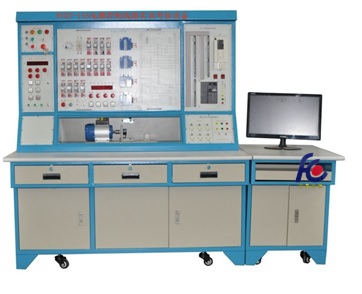

FCDT-155電梯控制線路實訓考核設備
一、概述：
電梯控制線路實訓考核設備，是根據勞動部對"電梯維修工"及"維修電工"相關標準設計而成，符合《現代電梯構造與使用》、《電梯安裝與維修》等流行教材中的知識要點，尤其是對控制線路方面的，采用多種模塊設計，可靈活改變電路形式以便達到教學目的。電梯控制線路實訓考核設備的電路采用模塊化設計，內容包括平層電路、門機電路、曳引機電路等，并配備了開放性的實訓模塊，學員可以通過自行接線達到電梯控制線路實操的目的，但可以通過傳統的繼電線路控制電梯，而且可以通過現代控制技術PLC應用，使學員的控制技能更上一個臺階。由于采用了?；脑O(shè)計，升級和擴展變得十分容易方便，該套設備還能不斷更新增加新的控制線路，和控制系統，變頻器技術、單片機控制技術都能在此套設備上得意應用，真正實現了切合實際、操作便捷、擴展容易、技術先進的實訓與考核。
二、設備結構：
桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實訓屏部分：實訓屏分上下兩部分，上部分掛箱（模塊）空位，以及PLC，公用按鍵指示燈板，漏電開關；下部分是門機系統模擬控制區和三相電機，操作過程及結果直觀移動，并設置了門機減速開關位置調節，并且控制端都以插線端子的形式引出，方便學員實訓。
實驗?zāi)K：采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，更換操作容易，固定牢靠。并且具有故障設置裝置以及電路切換裝置。面板安裝工藝采用 "隱形螺釘"固定技術，文字符采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。采用 "碰珠式" 設計模塊安放區，使操作更加方便，固定更加牢固。提供通用市電電源接頭，方便老師帶到其他地點演示操作。
實驗導線：所有接插件連接線均采用安全型迭接插頭，為學生實驗提供了極高的安全性。
三、實訓考核項目：
電梯線路控制實訓
1、門機線路控制實訓
2、門機線路原理圖與線路工作同步演示
3、門機線路換速延時原理及調節
4. 安全觸板線路實訓
5、關門減速、加速物理定位調節實訓
6、開門減速、加速物理定位調節實訓
7、關門減速、加速電路調速實訓
8、開門減速、加速電路調速實訓
9、電梯運行線路控制實訓
10、電梯平層原理實訓
11、繼電線路控制實訓
12、呼叫存儲電路原理
13、平層開關實訓電路
14、運行線路原理圖與線路工作同步演示
15、樓層指示電路
16、主電路控制實訓
17、主電路原理圖與電路工作同步演示
18、主電路換速實訓
19、PLC控制門機線路實訓
20、PLC控制電梯運行線路
21、PLC控制主電路
電氣線路排故實訓
1、門機線路排故與檢修（8處故障）
2、電梯運行線路排故與檢修（15處故障）
3、主控線路排故與檢修（12處故障）
四、技術參數 ：
1.工作電源：AC380±5％（三相五線）50Hz
2.額定功率：≤ 0.8 KW
3.相對濕度：≤ 85%
4.環境溫度：－10℃ ～40 ℃
5.外形尺寸：2100×750×1620mm（帶電腦桌）
6.安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
7.三相電機：380V 90W
8.直流電機：24V DC 2A 20r/min
9.P L C ：三菱FX2N－48MR（帶FX2N-8EYR）
五、配置與要求
|
序號 |
配置名稱 |
單位 |
數量 |
備注 |
|
1 |
電源控制實驗屏 |
套 |
1 |
|
|
2 |
鋼制實驗臺 |
張 |
1 |
|
|
3 |
鋼制電腦桌 |
張 |
1 |
|
|
4 |
學生電腦 |
臺 |
1 |
自配 |
|
5 |
門開關控制電路模塊 |
套 |
1 |
|
|
6 |
電梯運行控制線路模塊 |
套 |
1 |
|
|
7 |
主控線路控制模塊 |
套 |
1 |
|
|
8 |
PLC控制線路模塊 |
套 |
1 |
|
|
9 |
多功能實操模塊 |
套 |
1 |
|
|
10 |
工具包 |
套 |
1 |
|
|
11 |
鋼制模塊貯存柜 |
套 |
|
適量 |
|
12 |
學生ABS注塑凳 |
張 |
2 |
|
|
13 |
實驗導線 |
套 |
1 |
|
|
14 |
《使用說明書.實驗指導書》 |
本 |
1 |
|
