FC-DR-1型PLC控制系統教學試驗臺
一、概述
本裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構， PLC模擬負載掛箱、固定式PLC主機及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1600mm×700mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置及功能

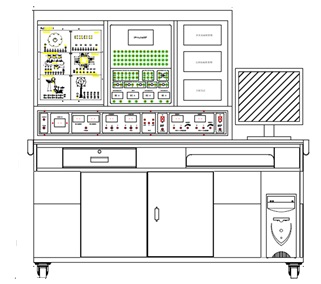

實訓裝置由控制屏、實訓桌、實訓模塊（含豐富的工業現場設備模擬實訓對象）、電機導軌、測速機構等組成。
（一）實訓控制屏（鐵質亞光密紋噴塑結構鋁質面板）
實訓控制屏整體采用上下結構，上部布局活動式實訓模塊及固定式PLC主機與實物電磁閥、馬達等實物器件；下部為電源總開關控制及各種實驗所需電源輸出。
1、交流電源控制單元
位于實訓控制屏下部提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
1）直流電壓：0～10V可調輸出電壓表指示；直流電流：0～20mA輸出電流表指示；
2）～220V通過安全插座輸出
3）+24V/10A直流穩壓電源輸出
4）+5V/5A直流穩壓電源輸出
2、實訓模塊單元
位于實訓控制屏上部左側用于掛放實驗實訓用模塊，共4個模塊
1）PLC實訓掛箱1包含如下實驗?zāi)K：搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光
2）PLC實訓掛箱2包含如下實驗?zāi)K：自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機
3）PLC實訓掛箱3包含如下實驗?zāi)K：四層電梯/基礎實驗/中間繼電器
3、主機實訓單元
1）PLC主機模塊位于實訓控制屏上部的中間位置，采用固定式PLC主機的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗；
2）配置歐姆龍CP1H-XA40DT-T主機，集成數字量I/O（24路數字量輸入16路數字量輸出），通信編程電纜；
3）實物電氣接口，將比例放大器、伺服放大器、比例電磁鐵、力矩馬達的電氣接口由護套式接線端子引出用于實驗插拔連線；
4）儀表顯示，包含比例電磁鐵線圈電流顯示、位移顯示、力矩馬達線圈電流顯示、電磁鐵線圈電流顯示
4、實物元件展示單元
實物元件展示單元位于實訓控制屏上部右側，上面安裝有實物伺服放大器、比例放大器、開關電磁鐵、比例電磁鐵、力矩馬達實物外部安裝有機玻璃防護罩，學生能直接觀察實物元件動作又避免因接觸而損壞實物元件。
（二）電機導軌、光碼盤測速系統及數顯轉速表
包含光碼盤測速系統、數顯轉速表及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電流反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。
（三）三相鼠籠異步電機：雙速交流380V/△ 1臺
（四）實訓桌
實訓桌為鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左邊設有1個大抽屜（帶鎖），用于放置工具及資料，右邊為鍵盤托架電腦桌聯體設計，造型美觀大方。
四、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
（二）PLC模擬控制應用實訓
1.搶答器控制
2.天塔之光控制
3.音樂噴泉控制（具有聲效功能）
4.十字路口交通燈控制
5.水塔水位控制
6.自動送料裝車系統控制傳送帶控制
7.裝配流水線控制
8.多種液體混合裝置控制
9.自控軋鋼機控制
10.郵件分揀機控制
11.自動售貨機控制
12.四層電梯控制（實物）
（三）伺服放大器、比例放大器、開關電磁鐵、比例電磁鐵、力矩馬達控制實訓
五、配置清單
|
序號 |
名稱 |
型號 |
數量 |
單位 |
備注 |
|
1 |
PLC實訓臺 |
CP1H-XA40DT-T |
1 |
套 |
已裝配到實訓屏 |
|
2 |
實訓屏 |
1 |
臺 |
|
|
3 |
實訓桌 |
1 |
臺 |
帶鍵盤的桌子 |
|
4 |
通訊線 |
通信編程電纜 |
1 |
條 |
|
|
5 |
實訓模塊 |
實訓模塊1 |
1 |
塊 |
包含：搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
|
6 |
實訓模塊2 |
1 |
塊 |
包含：自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
|
7 |
實訓模塊3 |
1 |
塊 |
包含：四層電梯/基礎實驗/中間繼電器 |
|
8 |
實物元件 |
伺服放大器、比例放大器、開關電磁鐵、比例電磁鐵、力矩馬達 |
1 |
套 |
|
|
9 |
電機 |
三相鼠籠式異步電動機 |
1 |
臺 |
裝配至電機導軌 |
|
10 |
電機導軌 |
導軌+1024編碼器+轉速表 |
1 |
套 |
|
|
11 |
說明書 |
實驗指導 |
1 |
冊 |
|
|
12 |
連接線 |
自鎖實驗疊插連接線100CM |
30 |
條 |
|
|
13 |
自鎖實驗疊插連接線30CM |
10 |
條 |
|
|
14 |
手槍式實驗疊插連接線 |
10 |
條 |
|
|
15 |
安裝配件 |
4X30自攻螺絲 |
10 |
個 |
|
|
16 |
魚眼墊 |
14 |
個 |
|
|
17 |
4X20自攻螺絲 |
4 |
個 |
|
|
18 |
三相插座 |
1 |
個 |
|
|
19 |
0.75平5芯電源線 |
2 |
米 |
|
|
20 |
扎線扣 |
10 |
個 |
|
