一、控制柜主要技術參數
(1) 電梯控制柜需為真實的電梯控制柜；
(2) 控制柜需取得符合國家標準GB 7588-2003《電梯制造與安裝安全規范》要求的“特種設備型式試驗合格證”；
(3) 工作電源：三相五線 AC380V±7% 或單相AC220V±4%；
(4) 控制方式：一體化控制器（參考品牌：默納克、新時達、藍光）；
(5) 額定功率： 5.5KW。
二、曳引機主要技術參數
(1) 曳引機為真實的電梯用曳引機；
(2) 曳引機需取得符合國家標準GB 7588-2003《電梯制造與安裝安全規范》要求的“特種設備型式試驗合格證”，供貨時供業主查驗；
(3) 額定電壓：AC380V±7% 或 AC220V±4%；
(4) 曳引裝置：國內行業主流應用的永磁同步曳引機或異步有齒輪曳引機；
(5) 額定功率：不大于7.5KW；
(6) 額定載重：不大于800Kg；
(7) 額定速度：不大于1.0m/s。
三、電梯控制柜檢測調試臺主要技術參數
(1) 供電電壓：AC380V±7% 或 AC220V±4%。
(2) 轎內樓層顯示采用7寸多媒體液晶。
(3) 控制裝置采用PLC。
(4) 可通過指示燈顯示曳引機運轉方向。
(5) 采用真實的電梯轎廂內選按鈕和樓層召喚按鈕。
(6) 預留臺式計算機液晶顯示器安裝位置。
(7) 檢測對象：國內行業主流應用的一體化控制器（參考品牌：默納克、新時達、藍光）
四、控制柜檢測臺主要功能：
(1) 可向控制柜提供1～10樓的內選及外呼指令；
(2) 可向控制柜提供1～10樓的模擬井道信息，模擬井道信息可通過軟件編程（其中電梯控制柜控制裝置采用PLC）；
(3)可與控制柜交互電梯開關門指令及反饋信號；
(4)可與控制柜交互超載、滿載、鎖梯、消防、司機等信號；
(5)進線電源電壓通過數字顯示，有錯相、缺相保護；
(6)控制柜進線主電源通過檢測臺控制，緊急情況下，可方便切斷主電源；
五、主要技術參數
1) 工作電源：單相 AC220V ±4% ，50Hz；
2) 開門尺寸：不大于800mm；
3) 開門形式：中分雙扇，門扇高度不高于1200mm；
4) 驅動控制：國內主流品牌；
5) 外形尺寸：不大于1600*1800*500 mm (W*H*D)
6）采用為國內主流結構型式，完全采用真實電梯門機構及部件組成。
7）層門和轎門可分開，單獨進行調整和實訓，組合后可進行廳門轎門聯動實訓。
8）采用電氣或機械聯鎖，防止誤操作。安全標示，信號和顯示清晰易辨，預防由于人為的誤操作而引起安全事故。
六、電梯電氣實訓考核裝置組件
1.采用電梯上用1:1的完全真實的機房電源箱、轎頂檢修箱、轎頂接線箱、底坑檢修箱、底坑開關盒、井道照明、機房照明等。
2.電氣故障快速設置和恢復系統
同時滿足職業技能鑒定和競賽需求、《電梯安裝工》與《電梯維修工》標準要求，不少于40個的典型電梯電氣故障設置開關。
七、實訓項目
1.電梯電氣系統主要組成部件認知實訓；
2.控制器參數設置；
3.永磁同步曳引機磁極角度位置辨識；
4.電梯井道參數自學習；
5.曳引電動機變頻驅動控制電路檢測調節及故障查找實訓；
6.曳引機制動器機械調節及故障查找實訓；
7.轎內操縱箱控制電路故障查找及排除實訓；
8.廳外召喚盒控制電路故障查找及排除實訓；
9.轎頂檢修箱控制電路故障查找及排除實訓；
10.照明控制電路故障查找及排除實訓；
11.通訊電路故障查找及排除實訓。

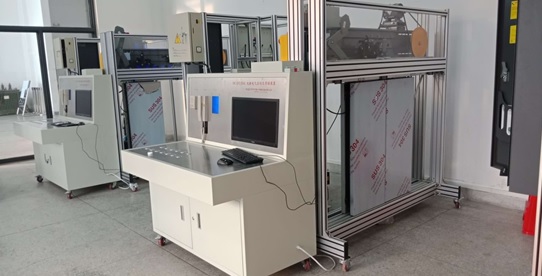

FCDT-156電梯電氣實訓及考核裝置
