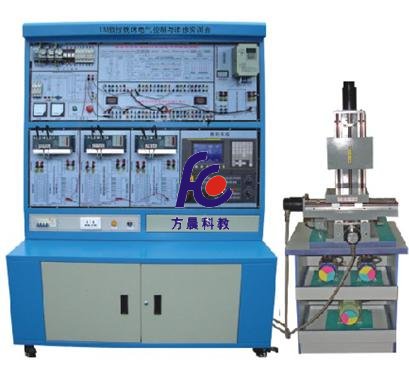

1)數控銑床系統操作與編程實驗(配半實物銑床) |
2)主軸變頻單元的調試運行與故障診斷實驗 |
3)交流伺服電機運行與故障診斷實驗 |
4)數控銑床電氣控制設計與分析實驗 |
5)數控銑床機床回零點實驗 |
6)數控機床超程限位實驗 |
7)數控系統的參數設置實驗 |
8)輸入輸出信號的使用 |
9)數控銑床的冷卻與照明及故障診斷實驗 |
10)絲桿螺距誤差補償實驗 |
11)數控銑床電子手輪實驗 |
12)機床RS232串口通訊實驗 |
13)銑床DNC加工實驗 |
14)數控銑床故障設計排除考核28項 |
1、數控銑床編程與仿真加工 1)數控程序結構、格式及指令體系的掌握; 2)各系統基本操作的了解; 3)數控銑床基本加工工藝的了解。 |
2、數控銑床編程與操作實訓 1)數控銑床程序編輯的掌握 2)數控銑床基本操作的掌握 3)數控銑床系統功能的技巧應用 4)數控銑削中零件的裝夾及加工 |
1)數控機床維護的基本要求和故障處理方法 |
2)常用的故障自診斷技術 |
3)常用的故障檢查方法 |
4)數控機床常見故障及處理 |
序號 | 材料名稱與規格型號 | 數量 | 單位 |
1 | 數控系統(廣數GSK990M) | 1 | 臺 |
2 | 機床實訓控制臺(采用鐵質鈑金噴塑結構) | 1 | 臺 |
3 | 半實物銑床(每臺配滾珠絲杠3條、螺母副3套) | 1 | 臺 |
4 | 維修工具一套(包括、萬用表、測電筆、分中棒、螺絲刀、活動扳手等)。 | 1 | 套 |
5 | 組合夾具(10件) | 1 | 套 |
6 | 手搖脈沖發生器(手輪)(安裝在面板上) | 1 | 臺 |
7 | 主軸電機 | 1 | 套 |
8 | 冷卻泵電機 | 1 | 臺 |
9 | 三相交流伺服電機(80系列) | 3 | 臺 |
10 | 伺服驅動單元(安裝在面板上) | 3 | 臺 |
11 | X、Y、Z軸正負限位開關(安裝在半實物銑床上) | 6 | 只 |
12 | X、Y、Z軸機床回零開關(安裝在半實物銑床上) | 3 | 只 |
13 | 變頻器(0.75KW)(安裝在面板上) | 1 | 臺 |
14 | 電壓表6L2(0~450V)(安裝在面板上)(大方框) | 1 | 只 |
15 | 電壓表85L17(0~450V)(安裝在面板上) | 1 | 只 |
16 | 電流表6L2(0~5A)(安裝在面板上) | 1 | 只 |
17 | 24V數字直流電壓表(安裝在面板上) | 2 | 只 |
18 | 滅弧器31TX1-31A03(安裝在面板上) | 2 | 只 |
19 | 滅弧器31TX1-12B03(安裝在面板上) | 3 | 只 |
20 | 交流接觸器CJX1-22(正泰)(安裝在面板上) | 3 | 只 |
21 | 直流繼電器MY2N(安裝在面板上) | 5 | 只 |
22 | KT18-32(安裝在面板上) | 3 | 只 |
23 | 斷路器DZ47-60-C5(安裝在面板上)(QF3) | 1 | 只 |
24 | 斷路器DZ47-60-C10(安裝在面板上)(QF2、QF4) | 2 | 只 |
25 | 漏電保護器DZ47LE-32(安裝在柜上)(QF1) | 1 | 只 |
26 | EL(安裝在面板上) | 1 | 只 |
27 | 指示燈(安裝在面板上) | 1 | 只 |
28 | 風機(安裝在柜內) | 2 | 只 |
29 | 通訊線(4米) | 1 | 條 |
30 | 急停開關(安裝在面板上) | 1 | 只 |
31 | 起動開關(安裝在面板上) | 1 | 只 |
32 | 鑰匙開關(安裝在面板上) | 1 | 只 |
33 | 風機開關(安裝在面板上) | 1 | 只 |
34 | 照明開關(安裝在面板上) | 1 | 只 |
35 | 單相電源插座(安裝在柜上) | 1 | 只 |
36 | 三相電源插座(安裝在柜上) | 1 | 只 |
37 | 電源指示燈(安裝在柜上) | 1 | 只 |
38 | 雙排故障開關(安裝在柜內) | 4 | 只 |
39 | 單排故障開關(安裝在柜內) | 24 | 只 |
40 | 伺服電機電源連接線(2米) | 2 | 條 |
41 | 信號連接線(50mm)(安裝在面板上) | 46 | 條 |
42 | 強電連接線(50mm)(安裝在面板上) | 21 | 條 |
43 | 640W變壓器(安裝在柜內) | 1 | 臺 |
44 | 800W變壓器(安裝在柜內) | 1 | 臺 |
45 | 12W變壓器(安裝在柜內) | 1 | 臺 |
46 | 故障點分布圖 | 1 | 張 |
47 | 鑰匙 | 4 | 把 |
48 | CAD/CAM軟件、通訊軟件光盤 | 1 | 張 |
49 | 伺服驅動器單元使用手冊 | 1 | 本 |
50 | 變頻器使用手冊 | 1 | 本 |
51 | 實訓臺使用說明書 | 1 | 本 |
52 | 廣數GSK990M銑床數控系統使用手冊 | 1 | 本 |
