一、概述

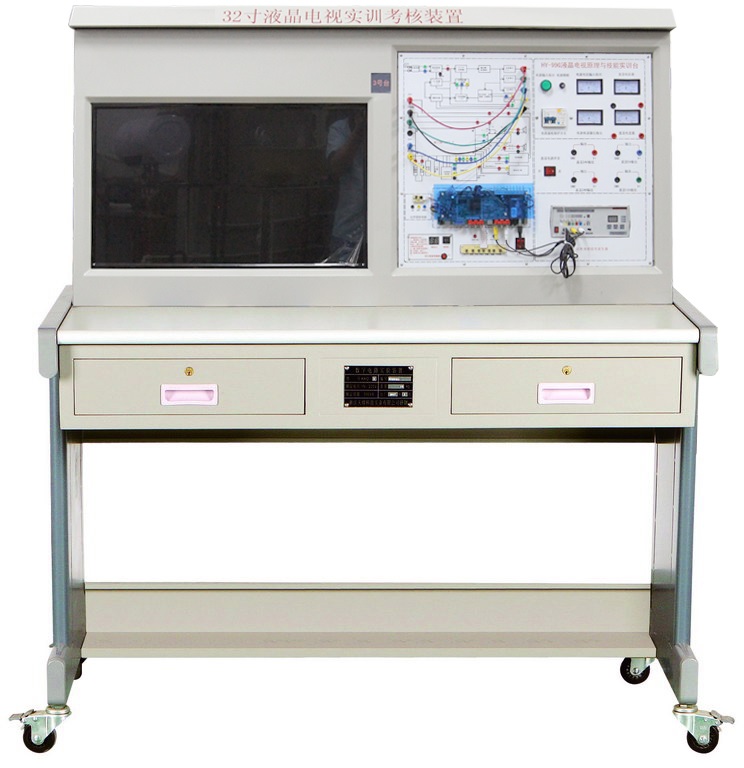

液晶電視機維修技能實訓考核裝置適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。實訓臺包括實訓控制屏（交直流電源、彩色信號發生器、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏：32寸，對比度：600：1，亮度：500cd/m2,反應時間＜16ms。液晶電視模塊包括智能故障轉換接口、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、AD模數轉換、內置故障設置系統，可由電腦隨機設置故障點。智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備實訓指導書。
二、技術性能
1.輸入電源：?jiǎn)蜗嗳€制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：160cm×80cm×140cm
三、系統組成
1.本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成
（一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
2.交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出 220V 50HZ
隔離變壓器輸出 220V 50HZ
3.密碼開關機功能，定時功能，自動關機功能等
4.彩色信號發生器
（1）輸出信號頻率范圍：100個頻道
（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）
（4）信號制式：PAL-D/K
5.智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
（二）液晶顯示器：42寸 對比度： 600：1，亮度：500cd/m2, 反應時間：＜16ms
（三）實訓組件
本裝置由液晶彩電模塊、DVD視盤機、智能實訓考核系統組成。
1.液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機設置故障點）
2.智能實訓考核系統
1、計算機可以監控1-29臺家用電器智能考核臺
2、已設置多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器，學生可以通過答題器與教師進行數據交換
（四）實訓桌：整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
三、考核實訓項目
1. 無光柵，無伴音，無圖像，三無故障的檢測與處理
2. 有聲音，無圖像故障的檢測與處理
3. 按鍵無效故障的檢測與處理
4. 遙控?zé)o效故障的檢測與處理
5. 無光柵,有聲音故障的檢測與處理
6. 有圖像無聲音故障的檢測與處理
7. 右聲道無聲音故障的檢測與處理
8. 左聲道無聲音故障的檢測與處理
9. 功放集成損壞故障的檢測與處理
10.有光柵、無圖像、無伴音故障的檢測與處理
四．實訓功能
1、認 識 液 晶 電 視 的 內 部 結 構 ；
2、認識液晶電視中各主要元器件的基本結構；
3、理解液晶電視中各主要元器件的基本工作原理；
4、認識液晶電視各主要單元電路的組成；
5 理解液晶電視各主要單元電路的工作原理；
6、認識液晶顯示屏的組成及工作原理；
7、認識主要IC的功能及原理；
8、工廠菜單的進入方法及調試；
9、貼片元件的焊接方法；
10、電視機開關電源電路的工作原理；
11、三無故障現象的檢測與處理；
12、屏亮，有聲音，無圖像故障現象的檢測與處理；
13、屏亮，無聲音，無圖像故障現象的檢修指導；
14、聲音正常，黑屏故障現象的檢測與處理；
15、無伴音，圖像正常故障現象的檢測與處理；
16、按鍵無反應故障現象的檢測與處理
17、遙控?zé)o反應故障現象的檢測與處理；
18、AV圖像正常，無聲音故障現象的檢修指導；
19、白屏故障現象的檢修指導；；
20、指示燈不亮故障現象的檢修指導；
21、一側喇叭無聲音故障現象的檢測與處理；
22、液晶屏點屏方法；
23、液晶屏接口定義；
24、整機裝配；
25、電子調諧器的測量與分析
26、視頻信號處理流程測量與分析
