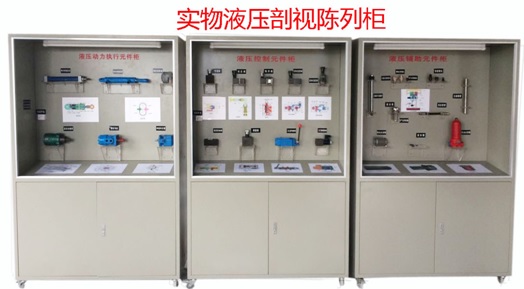

FC-15YG液壓剖視/實物模型陳列柜
一、概 述
液壓剖視/實物模型陳列柜采用各種實際工業液壓元件，并將其關鍵部位進行剖視，學生可直接觀察真實液壓元件基本結構和類型，是替代液壓元件結構掛圖式教具的理想產品，適合各院校機械類相關專業《液壓傳動技術》、《液壓與氣動技術》等課程實訓教學的。
二、液壓剖視/實物模型陳列柜技術性能
輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
裝置容量：＜0.5kVA
照明日光燈功率：30W
外形尺寸：1270mm×530mm×2000mm（單柜尺寸）
三、液壓剖視/實物模型陳列柜產品特點
可視性強 液壓元件采用工業現場用閥，將其相關主要部位進行剖面線切割，保留內部閥芯及墊圈的完整，可直接看到閥內的結構、閥體輪廓、閥芯結構等。
關聯性強 裝置所配元件均為經1/4剖視后的真實液壓元件，同時在元件旁邊配套有專針液壓元件的理論結構說明，學生可以在邊觀察液壓元件的內部結構，同時結合旁側理論知識說明。加深對液壓元件的結構及原理的記憶。
陳列柜柜體采用鐵質雙層亞光密紋噴塑結構，內裝有照明日光燈，并配裝玻璃推門防塵。
四、液壓剖視/實物模型陳列柜基本配置及功能
1.本裝置由成列柜、展示元件等組成。
2.實訓裝置基本配置及功能
序號 | 模塊 | 名稱 | 主要配置 | 數量 | 備注 |
1 | 基礎 平臺 | 陳列柜 | 采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，裝置配套裝有30W日光燈照明能為操作提供一個明亮的工作環境。 | 3臺 | |
2 | 液 壓 控 制 元 件 柜 | 壓力控制閥 | 直動式溢流閥 | 1個 | |
3 | 先導式溢流閥 | 1個 | |||
4 | 減壓閥 | 1個 | |||
5 | 順序閥 | 1個 | |||
6 | 方向控制閥 | 液控單向閥 | 1個 | ||
7 | 二位三通手動換向閥 | 1個 | |||
8 | 二位三通電磁換向閥 | 1個 | |||
9 | 流量控制閥 | 節流閥 | 1個 | ||
10 | 調速閥 | 1個 | |||
11 | 液壓動力元件與執行元件柜 | 液壓動力元件 | 低壓齒輪泵 | 1個 | |
12 | 中壓葉片泵 | 1個 | |||
13 | 高壓柱塞泵 | 1個 | |||
14 | 液壓執行元件 | 單作用液壓缸 | 1個 | ||
15 | 雙作用液壓缸 | 1個 | |||
16 | 液壓馬達 | 1個 | |||
17 |
液 壓 輔 助 元 件 柜 | 其他元件 | 活塞與活塞桿 | 1個 | |
18 | 密封圈 | 若干 | |||
19 | 清潔蓋 | 1套 | |||
20 | 液壓管接頭 | 卡套式管接頭 | 1套 | ||
21 | 擴口式管接頭 | 1套 | |||
22 | 焊接式管接頭 | 1套 | |||
23 | 無縫鋼管 | 1個 | |||
24 | 快速接頭 | 1套 | |||
25 | 高壓膠管 | 1根 | |||
26 | 空氣濾清器 | 1套 | |||
27 | 壓油過濾器 | 1只 | |||
28 | 吸油過濾器 | 1只 | |||
29 | 參考資料 | 使用說明書 | 1本 |
