一、

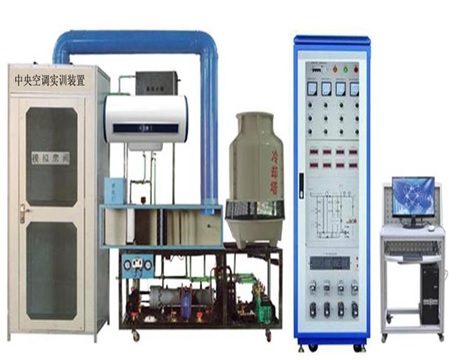

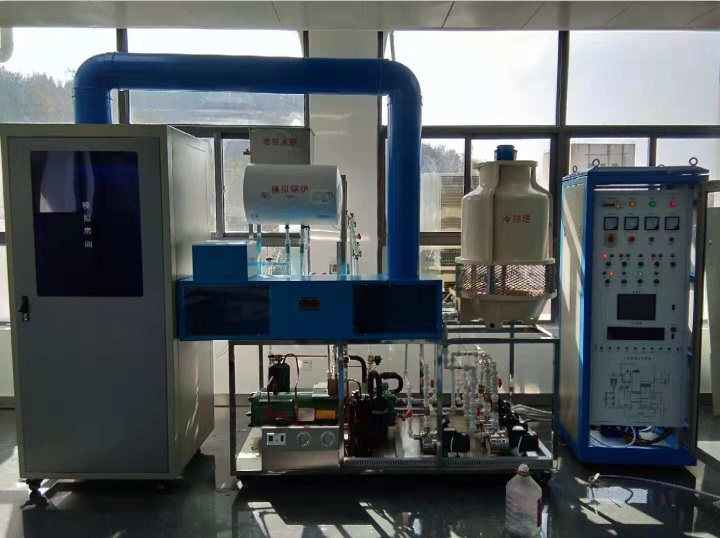

中央空調實訓裝置概述
中央空調實訓裝置”是職業教育的教學和實訓要求而研制的。適合高職院校、職業學校的《制冷技術》、《制冷流體機械》、《制冷設備維修工（高級工）》等課程的教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《中央空調系統操作員》等課程。
二、
中央空調實訓裝置技術指標：
1. 電源：三相五線 AC 380 V±10% 50Hz；
2. 供冷量：7.5kW；
3. 輸入總功率：6.5kW；
4. 制冷額定功率：3.8kW；
5. 制熱額定功率：2.0kW；
6. 額定輸入電流：7A；
7. 循環風量：700m3/h；
8. 制冷劑：R22；
9. 漏電動作電流：≤30mA；尺寸：6000×2400×2500mm安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
三、
中央空調實訓裝置特 點
1.半實物化實訓教學 本裝置是將中央空調微型化，同時保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置了溫度測量點，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。并增加了一些輔助配置，讓學生全面地掌握中央空調技能知識。
2.實用性強 控制器采用西門子S7-200可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
3.直觀性強 實訓裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有系統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個系統的實時工作狀態一目了然；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
4.綜合性強 整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，滿足對實訓的要求。
四、
中央空調實訓裝置產品配置：
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
水冷制冷機組 |
2匹 |
1套 |
配2匹空壓機、殼管式冷凝器、干式蒸發器。 |
|
2 |
冷卻水系統 |
|
1套 |
2臺冷卻水泵、1套2噸玻璃鋼冷卻水塔、水流保護開關。 |
|
3 |
冷凍水系統 |
|
1套 |
2臺冷凍水泵、1套分水器、集水器1臺、膨脹水箱、水流保護開關。 |
|
4 |
供暖系統 |
|
1套 |
1臺模擬鍋爐（電加熱式）、1臺熱水泵。 |
|
5 |
模擬客房 |
|
1套 |
1個模擬客房，1臺風機盤管，1套溫控系統。 |
|
6 |
模擬大廳 |
|
|
1套模擬大廳，1套新風處理系統，1套回風管及相關配件。 |
|
7 |
PLC控制柜 |
西門子
S7-200 CPU224 |
1臺 |
PLC主機S7-200 CPU224 1套數字量擴展模塊EM223，2套模擬量模塊EM231及相關繼電器，控制開關，指示燈，標準通信接口及配件。 |
|
8 |
工業組態軟件 |
|
1套 |
與實訓裝置配套 |
|
9 |
PLC編程軟件 |
|
1套 |
西門子 |
|
10 |
中央空調
PLC應用程序 |
|
1套 |
與實訓裝置配套 |
|
11 |
中央空調
組態應用程序 |
|
1套 |
與實訓裝置配套 |
|
12 |
中央空調零部件及操作工具 |
|
1套 |
實驗指導書、實驗掛圖、竣工圖紙、橋架線纜、實驗區施工工具、實驗區耗材 |
|
13 |
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。配電柜1個。 |
五、
中央空調實訓裝置實訓項目
1. 認識中央空調的結構及設備的實訓；
2. 中央空調啟動和停止的實訓；
3. 中央空調的運行、調節操作實訓；
4. 對中央空調的運行工況及各運行參數進行檢測實訓；
5. 對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6. 配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7. 組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8. 網絡遠程控制實訓；
9. 網絡的安裝及設置實訓；
10. 傳感器及變送器安裝和使用實訓。
