一、產品概述：

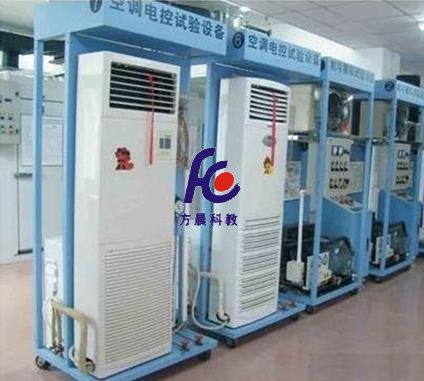

家用分體空調技能實訓裝置采用真正的變頻空調及控制線路做為實訓考核對象。將柜式空調機組以真實布局方式放置在實訓架子上。學生可以真實看到空調機組在工作時候的狀態顯示及工作壓力指示，便于認識和掌握，其工作原理及操作使用維修技能，并能更好的掌握使用中出現的問題和處理常用故障的知識。
二、主要功能：
1、學習掌握變頻空調制冷系統及原理，可以更好的掌握維修技術。
2、學習掌握變頻空調控制電路的結構、組成及工作原理。
3、可設置15個故障點，學生可根據故障現象在故障檢測板上進行
檢測和排除故障?？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
4、由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
三、技術參數：
1、工作電源： 交流AC220V 50HZ
2、安裝尺寸：1700×900×800（mm）
3、整機功率：1.5KVA
四、配置清單
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
臺式空調機殼 |
1套 |
|
|
2 |
機組 |
1套 |
|
|
3 |
傳感器 |
1套 |
|
|
4 |
交壓表 |
1個 |
|
|
5 |
低壓表 |
1個 |
|
|
6 |
溫度控制器1個 |
1個 |
|
|
7 |
手閥 |
2個 |
|
|
8 |
循環原理板 |
1個 |
|
|
9 |
控制電路板 |
1套 |
|
|
10 |
下吸風口 |
1個 |
|
|
11 |
上出風口 |
1個 |
|
|
12 |
銅管 |
1套 |
|
五、實訓項目
1、空調電氣控制系統原理
2、空調電氣控制系統調試與運行
3、空調電氣控制系統模擬故障與排故
4、空調電氣控制系統故障分析與維修
5、空調電氣控制系統應用
