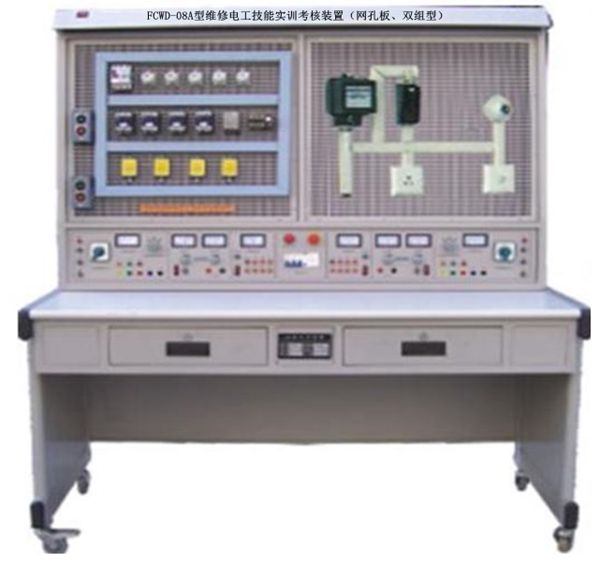

一、維修電工技能實訓考核裝置概述
該實訓裝置主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件，也可作為電工考證的考核設備。
二、維修電工技能實訓考核裝置特點
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表也均有可靠的保護功能，使用安全可靠；
4.實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。
三、維修電工技能實訓考核裝置技術性能
1.輸入電壓：三相四線～380V±10% 50HZ
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜3kVA
4.外形尺寸：1574mm ×805mm ×1650mm
四、維修電工技能實訓考核裝置配備
實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表
1.交流儀表
(1)交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級
(2)交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等
2.實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護
3.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有兩個抽屜（帶鎖）
五、維修電工技能實訓考核裝置實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y-△啟動自動控制線路
5.用倒順開關的三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙重聯鎖的三相異步電動機正反轉控制線路
9.三相異步電動機的多地按制
10.工作臺自動往返控制線路
11.日光燈接線
六、參考實訓項目所需元器件清單（每組配置清單）
|
序號 |
名 稱 |
型號與規格 |
數量 |
|
1 |
低壓斷路器 |
DZ108-20/10-F（0.63～1A） |
1 |
|
2 |
螺旋式保險絲 |
RL1-15/3A |
3 |
|
3 |
直插式保險絲 |
RT14-20/2A |
2 |
|
4 |
交流接觸器 |
LC1-D0610Q5N |
3 |
|
5 |
輔助觸頭 |
LA1-DN11 |
2 |
|
6 |
熱繼電器 |
JRS1D-25/Z(0.63-1A) |
1 |
|
7 |
熱繼電器座 |
JRS1-25 |
1 |
|
8 |
通電延時時間繼電器 |
ST3PA-B/380V(0-60S) |
1 |
|
9 |
接線端子排 |
JF5-2.5/5 |
5 |
|
10 |
G端子導軌 |
|
1 |
|
11 |
時間繼電器座 |
PF-083A |
1 |
|
12 |
按鈕開關合（三個開關） |
TYX3-P(黑、綠、紅) |
1 |
|
13 |
按鈕開關合（兩個開關） |
TYX2-P(綠、紅) |
1 |
|
14 |
按鈕（不帶燈） |
LAY16 |
5 |
|
15 |
行程開關 |
LX9-222 |
2 |
|
16 |
行程開關 |
LX9-001 |
2 |
|
17 |
日光燈燈管 |
YZ10RR25/10W |
1 |
|
18 |
鎮流器 |
YZ13/220V50HZ 13W |
1 |
|
19 |
啟輝器 |
S10/4～65W |
1 |
|
20 |
啟輝器座 |
|
1 |
|
21 |
日光燈管座 |
|
2 |
|
22 |
倒順開關 |
KO3-15 |
1 |
|
23 |
塑料安裝卡子 |
|
190 |
|
24 |
不銹鋼自攻螺絲 |
|
90 |
|
25 |
三相鼠籠式異步電動機 |
WDJ26 (380V/△) |
1 |
