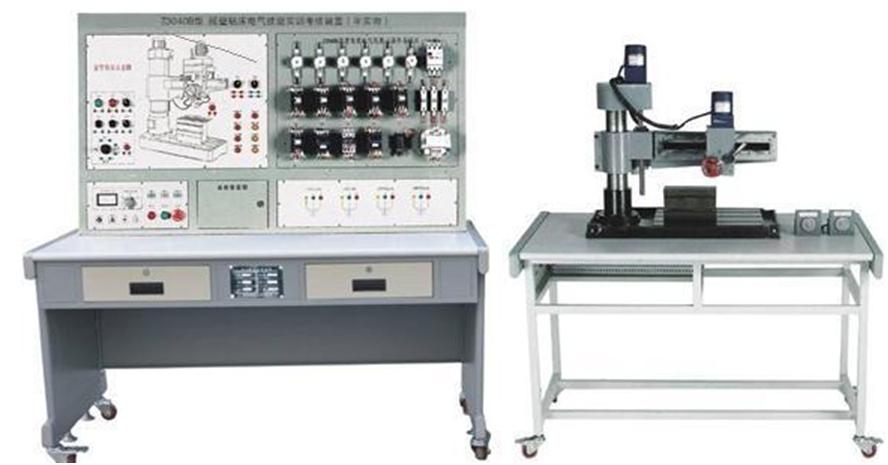

“FC-Z3040B型搖臂鉆床電氣技能實訓考核裝置”是在原“FC-Z3040B型搖臂鉆床電氣技能實訓考核裝置”基礎上進行改造升級，它增加了Z3040B型搖臂鉆床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1.Z3040B型搖臂鉆床半實物仿真模型是參照實際Z3040B型搖臂鉆床的尺寸按一定比例縮小的設計；

2.本套裝置電氣部分的操作，能實現Z3040B型搖臂鉆床各種運動控制，它包括：主軸啟動停止、搖臂的升降運動和冷卻泵啟動停止，極限位置的限位保護；

3.機床電氣線路的所有接點，在裝置的面板上都有測試點，便于學員檢測故障；

4.半實物模型上所用電機的電壓等級與實際的機床是完全相同；

5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8.控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。

二、技術性能

1.輸入電源：三相四線～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m

3.裝置容量：＜0.2kVA

4.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s

5.控制屏尺寸：1410mm×725mm×1535mm

6.半實物模型桌子尺寸：1268mm×723mm×798mm

7.Z3040B鉆床模型尺寸：600mm×300mm×500mm

8.搖臂上升下降行程：160mm

9.主軸箱移動行程：250mm

三、設備配置

序號	名　稱	數 量	備注
1	Z3040B型搖臂鉆床電氣技能實訓考核裝置	1臺
2	Z3040B搖臂鉆床半實物模型（含實訓桌）	1臺	配有與電氣部分的連接接口，通過電纜連接

四、實訓項目與目的

1.熟悉常用低壓電器的機構、原理

2.通過觀察機床模型的運動，了解機床的實際運動

3.了解機床電器控制的原理及各種保護裝置

4.掌握機床中常見故障的排除方法

五、故障點設置一覽表

故障編號	故障現象
1	機床不工作
2	機床不工作
3	機床不工作
4	主軸電機不能啟動
5	主軸電機不能啟動
6	搖臂不能上升
7	搖臂不能上升
8	搖臂不能下降
9	搖臂不能下降
10	搖臂不能下降
11	立柱不能夾緊
12	立柱不能夾緊
13	立柱不能夾緊
14	立柱不能松開
15	立柱不能松開
16	立柱不能松開
17	主軸箱不能保持松開
18	主軸箱不能松開
19	主軸箱不能松開
20	主軸箱不能松開
21	主軸箱不能松開
22	機床不能啟動
23	機床不能啟動
24	冷卻泵不能啟動
25	照明燈不亮
26	主軸不工作
27	立柱夾緊電機不工作
28	搖臂不能升降
