數控車床原理實驗示教機是我公司根據學校實際需求開發的適合數控專業教學的專用實驗設備，其功能全、適應性強，可滿足數控維修、數控電氣設計、故障人為設計、數控機床電氣組裝、機床數控化改造等各項實驗設置。
實驗臺可分為：開環系統配置，另外還可以選配繪圖十字工作臺，主軸變頻系統、個性化的外觀設計、特殊功能設計、實驗臺網絡控制方案等。
一、數控車床原理實驗示教機的特點：
結構緊湊，體積小，四腳加裝滾輪，便于移動；平面布局 ,布線簡明,標志清晰,易觀察機床動作及故障診斷；主軸（正反轉，制動），光電編碼器檢測；X，Z軸聯動；四工位回轉電動刀架；冷卻電機；標準工業用電子手輪；X，Z軸手動行程限位，減速回零控制； 20個數控機床常見故障點，便于培養學生 的故障診斷、數控機床維修能力 ；備有完善的電氣電路圖紙、數控電氣布線圖等，適合數控電氣電路原理教學；另外根據目前數控教學的現狀，編有使用本設備進行數控教學實驗《數控原理實驗臺—實驗指導書》；數控實驗教師可以根據學生的水平自行設計不同難度的數控故障點，以此更好的發揮數控教師在教學中的主觀能動性，更好地將教研融于一體；漏電保護功能 （電流超過 30mA將立即斷電，起到保護作用） 。
二、數控車床原理實驗示教機組成部分
FC-808型數控車床原理示教機教學設備。系統采用西門子808D車床數控系統，數控車床的X軸由步進電機控制、Z軸由伺服電機控制，主軸由變頻器控制，并帶有光電編碼器，刀架為四工位電動刀架，學生可以學習到西門子伺服電機的控制、變頻器控制、電動刀架、霍爾元件、接近開關的原理、編程、接線及在數控機床中的應用等及數控車床編程、加工、維修。
數控控制臺提供一套完整的控制系統，控制系統擁有完整的西門子808D數控技術的系統，控制臺全面剖析了西門子808D系統的控制原理和結構，按符合真實數控設備的要求進行電氣連接，可以帶動實訓機床進行數控加工；同時數控控制臺在控制系統內部提供數控機床常見故障的設定、維修、考核等電路故障系統，該故障系統提供全開放的端子接口，可以設置電路故障、主要器件故障、故障及操作系統內部故障，供學生進行測量，判斷。由教師設定故障，學生可以實現在線測量排故，也可以實現斷電測量進行排故，提高學生解決問題的能力。

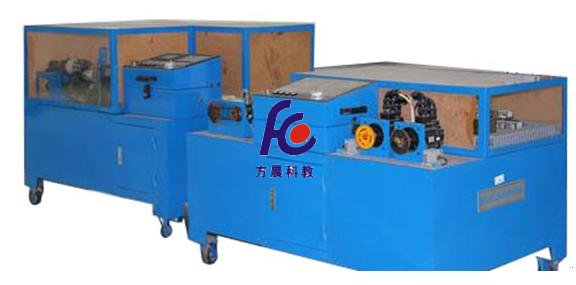

三、數控車床原理實驗示教機參考圖片
四、FC數控車床原理示教機實訓項目：
1、通過該實訓臺可完成以下實驗實習項目
(1)、數控機床電氣電路設計、實驗、安裝；
(2)、數控機床電腦系統故障判斷及維修；
(3)、數控機床電路故障判斷及維修；
(4)、數控機床故障研究、設計及實驗；
(5)、數控系統的原理和組成 ；
(6)、數控系統連接與調試；
(7)、數控系統參數、診斷參數設置與調整；
(8)、數控機床代碼編程、參數編程；
(9)、步進電機驅動系統的構成、調整及使用；
(10)、交流伺服系統的構成、調整及使用；
(11)、變頻調速系統構成、調整及使用；
(12)、數控機床主要功能測試與調試；
(13)、電腦與數控系統通過RS232接口進行CNC通訊功能測試、調試等。
2、手工編程與仿真加工實訓
1、數控車床編程與仿真加工
1）數控程序結構、格式及指令體系的掌握；
2）各系統基本操作的了解；
3）數控車床基本加工工藝的了解。 |
2、數控車床編程與操作實訓
1）數控車床程序編輯的掌握
2）數控車床基本操作的掌握
3）數控車床系統功能的技巧應用
4）數控車削中零件的裝夾及加工 |
3、了解常見數控機床故障檢測與維修實訓
|
數控機床維護的基本要求和故障處理方法 |
|
常用的故障自診斷技術 |
|
常用的故障檢查方法 |
|
數控機床常見故障及處理 |
五、電氣線路實訓臺技術性能：
●、輸入電源：三相五線制380V交流電源。
●、漏電保護：漏電動作電流≤30mA；具有接地保護。
●、工作環境：溫度-100-+400C。
●、整機功耗：＜3KW
六、FC-808型數控車床原理示教機實訓項目的配置
|
序號 |
材料名稱與規格型號 |
數量 |
單位 |
|
1 |
數控系統（采用808彩屏） |
1 |
臺 |
|
2 |
機床實訓控制臺（采用鐵質鈑金噴塑結構） |
1 |
臺 |
|
3 |
手搖脈沖發生器（手輪）（安裝在面板上） |
1 |
臺 |
|
4 |
四工位自動刀架 |
1 |
臺 |
|
5 |
主軸電機與主軸編碼器組 |
1 |
套 |
|
6 |
冷卻泵電機 |
1 |
臺 |
|
7 |
三相交流伺服電機（SD15MT） |
1 |
臺 |
|
8 |
伺服驅動單元（60SY-M00630） |
1 |
臺 |
|
9 |
步進驅動（FDV378） |
1 |
臺 |
|
10 |
步進電機（57BYG350-56） |
1 |
臺 |
|
11 |
X、Z軸正負限位開關 |
4 |
只 |
|
12 |
X、Z軸機床回零開關 |
2 |
只 |
|
13 |
變頻器（1.5KW） |
1 |
臺 |
|
14 |
滅弧器31TX1-31A03 |
2 |
只 |
|
15 |
滅弧器31TX1-12B03 |
4 |
只 |
|
16 |
交流接觸器CJX1-22（正泰） |
4 |
只 |
|
17 |
直流繼電器MY2N |
6 |
只 |
|
18 |
KT18-32 |
3 |
只 |
|
19 |
斷路器DZ47-60-C5 |
1 |
只 |
|
20 |
斷路器DZ47-60-C10 |
2 |
只 |
|
21 |
漏電保護器DZ47LE-32 |
1 |
只 |
|
22 |
急停開關 |
1 |
只 |
|
23 |
起動開關 |
1 |
只 |
|
24 |
鑰匙開關 |
1 |
只 |
|
25 |
照明開關 |
1 |
只 |
|
26 |
單相電源插座 |
1 |
只 |
|
27 |
三相電源插座 |
1 |
只 |
|
28 |
電源指示燈 |
1 |
只 |
|
29 |
640W變壓器（安裝在柜內） |
1 |
臺 |
|
30 |
1200W變壓器（安裝在柜內） |
1 |
臺 |
|
31 |
CAD/CAM軟件、通訊軟件光盤 |
1 |
張 |
|
32 |
伺服驅動器單元使用手冊 |
1 |
本 |
|
33 |
變頻器使用手冊 |
1 |
本 |
|
34 |
實訓臺使用說明書 |
1 |
本 |
|
35 |
808D車床數控系統使用手冊 |
1 |
本 |
