一、產品概述
數控銑床綜合實訓系統是專門為職業院校、技工學校、職業教育培訓機構研制的數控銑床裝調維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、車工等工種的考核與鑒定。
法那科0i MATE MD數控銑床綜合實訓系統
二、數控銑床綜合實訓系統產品特點
1.產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。
2.產品結合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了法那科0i MATE MD數控系統，符合目前國內數控教學的現狀和特點，為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機械裝配與調整、機電聯調與故障排除、機床精度檢測、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學員對數控機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合，包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對數控機床裝調的基本工具和量具的使用能力，強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
三、數控銑床綜合實訓系統技術性能
1．輸入電源：三相四線AC380V±10% 50Hz
2．裝置容量：＜2kVA
3．外形尺寸：800mm×600mm×1800mm（機床實訓柜）、930mm×880mm×1600mm（實物小銑床）
1200mm×600mm×780mm（操作臺）
四、數控銑床綜合實訓系統結構和組成

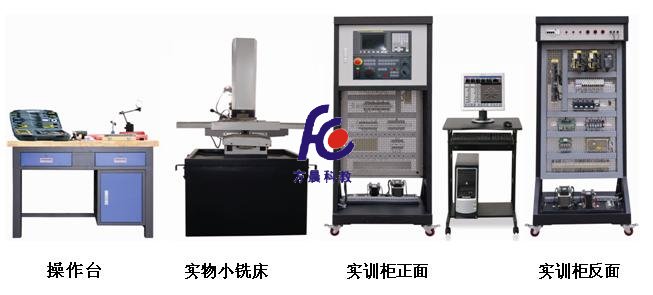

1．系統由機床實訓柜、實物小銑床和操作臺等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，背面為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為不銹鋼網孔板，上面裝有變頻器、伺服驅動器、步進驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。
3．實物小銑床底座采用鐵質亞光密紋噴塑結構，上方設有實物小銑床安裝平臺，采用鑄件結構，表面磨削加工；底座四周設有圍邊，可接溢出的潤滑油和方便清理加工時留下的廢屑。
4．操作臺為鋼木結構，用于機床部件的裝配與測量，下方設有工具柜。
5．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。
6．?dāng)?shù)控系統采用法那科主流數控系統，能滿足不同類型機床的實訓教學。
7．X、Y、Z軸由交流伺服電機驅動驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。
8．實物小銑床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行削加工。通過對數控小銑床的拆裝訓練，學員可掌握數控銑床水平度、平行度和垂直度的調整方法等，同時學會百分表、直角尺、游標卡尺、塞尺等工量具的使用方法和機床機械精度的測量方法。
1）床身、主軸箱、移動拖板、尾座等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
2）主軸箱由箱體、主軸、主軸電機、三角帶等組成，可進行主軸箱的裝配與調整、主軸的裝配、主軸電機的安裝與調整等技能訓練。主軸與主軸電機采用三角帶聯接，且具有張緊力結構，可進行張緊力調整
3）XY軸進給傳動系統由滾珠絲杠螺母副、方形硬導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
4）Z軸進給傳動系統由滾珠絲杠螺母副、方形硬導軌副、軸承、軸承支座、電機支座、等組成，可進行導軌預緊力調整、滾珠絲杠的裝配與調整等技能訓練。
5）換刀裝置采用R8夾頭，可實現加工時的手動換刀操作。
6）輔助裝置由潤滑系統、尾架、防護罩等組成。
7）XK160型實物小銑床主要參數：
工作臺面積： 280×160mm
T型槽數/槽尺寸： 3×8mm
工作臺負荷： 40kg
X/Y/Z三軸行程： 250×160×180mm
X軸滾珠絲杠： 研磨、C5級、規格2004
Y軸滾珠絲杠： 研磨、C5級、規格2004
Z軸滾珠絲杠： 研磨、C5級、規格2004
主電機功率： 0.55kW
主軸轉速范圍： 100～3500rpm
主軸刀柄型式： 彈簧夾頭ER16
刀具規格： Ф1~Ф10mm
主軸孔錐度： ER
工作臺快速移動速度： 3000mm/min
切削進給速度： 2000mm/min
定位精度： 0.02mm
重復定位精度： ±0.012mm
機床重量： 380kg
五、實訓項目
1．電路設計、設備安裝和電路連接
（1）數控系統的安裝、接線
（2）系統啟?？刂齐娐返脑O(shè)計與接線
（3）變頻調速系統的電路設計、變頻器、主軸電機的安裝與接線
（4）交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
（5）冷卻控制系統的電路設計、器件安裝與接線
（6）急停、限位控制回路的設計與接線
（7）手搖脈沖發生器的接線
2．機械部件裝配與調整
（1）滾珠絲杠螺母副的裝配與調整
（2）直線導軌副的裝配與調整
（3）X軸上拖板的裝配
（4）Y軸上拖板的裝配
（5）電機與聯軸器的裝配
（6）主軸夾頭的裝配
（7）潤滑系統的裝配
（8）主軸箱的裝配與調整
3．?dāng)?shù)控機床的功能調試
（1）數控系統的基本操作
（2）數控系統基本參數的設置與調試
（3）數控系統進給軸參數設置與調試
（4）數控系統主軸參數設置與調試
（5）PLC編程與調試
（6）伺服驅動器參數設置與調試
（7）變頻器參數設置與調試
（8）數控系統的數據備份
4．機電聯調與故障排除
（1）數控銑床機電聯調
（2）數控銑床故障診斷與排除
5．?dāng)?shù)控銑床幾何精度檢測
6．?dāng)?shù)控銑床的程序編制與加工
（1）數控銑床編程
（2）數控銑床加工
（3）CAD/CAM自動造型加工
7．?dāng)?shù)控機床的保養和維護
六、系統配置
表1：基本配置
|
序號 |
名 稱 |
主要部件、器件及規格 |
數量 |
備注 |
|
1 |
機床實訓柜 |
800mm×600mm×1800mm |
1套 |
|
|
2 |
實物小銑床 |
930mm×880mm×1600mm |
1臺 |
0i MATE MD型 |
|
3 |
操作臺 |
1200mm×600mm×780mm |
1套 |
|
|
4 |
數控系統 |
0i MATE MD |
1臺 |
0i MATE MD型 |
|
5 |
變頻器 |
三菱FR-D740-0.75k-CHT |
1臺 |
|
|
6 |
伺服驅動 |
發那科SVM20i |
3套 |
0i MATE MD型 |
|
7 |
伺服電機 |
發那科βis4/4000 |
3臺 |
0i MATE MD型 |
|
8 |
電子手輪 |
手搖脈沖發生器 |
1只 |
|
|
9 |
主軸電機 |
550W |
1只 |
|
|
10 |
電器元件 |
漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等 |
1套 |
|
表2：配套工具、量具、工裝及機床附件
|
序號 |
類別 |
名稱 |
型號、規格 |
數量 |
備注 |
|
1 |
工具 |
剝線鉗 |
YS-1 |
1把 |
鴨嘴式 |
|
2 |
斜口鉗 |
DL2336 |
1把 |
5寸，橡塑柄 |
|
3 |
尖嘴鉗 |
DL22306 |
1把 |
5寸，橡塑柄 |
|
4 |
剪刀 |
民用型 |
1把 |
|
|
5 |
鑷子 |
尖嘴式 |
1把 |
|
|
6 |
套筒扳手 |
5.5#、7# |
各1把 |
|
|
7 |
鉤形扳手 |
45-52 |
2把 |
月牙扳手 |
|
8 |
鉤形扳手 |
22-26 |
2把 |
月牙扳手 |
|
9 |
夾頭扳手 |
|
1個 |
|
|
10 |
活動扳手 |
6″ |
1把 |
|
|
11 |
開口扳手 |
8×10 |
2把 |
|
|
12 |
開口扳手 |
12×14 |
2把 |
|
|
13 |
內六角扳手 |
1.5 ~ 10 |
1套 |
|
|
14 |
十字螺絲刀 |
3×50、6×250 |
各1把 |
|
|
15 |
一字螺絲刀 |
2.5×75、6×80 |
各1把 |
|
|
16 |
鐘表螺絲刀 |
|
1套 |
|
|
17 |
試電筆 |
氖管式 |
1把 |
|
|
18 |
萬用表 |
數字表，三位半顯示，有電阻、電容、電壓、電流測量功能。 |
1只 |
|
|
19 |
電烙鐵 |
40W |
1把 |
內熱式 |
|
20 |
烙鐵架 |
|
1個 |
|
|
21 |
吸錫器 |
鋁塑吸錫器 |
1把 |
|
|
22 |
焊錫 |
|
1卷 |
|
|
23 |
橡皮錘 |
750g |
1把 |
|
|
24 |
鐵榔頭 |
木柄圓頭錘 |
1把 |
|
|
25 |
三爪拉馬 |
4寸 |
1套 |
|
|
26 |
小圓銼 |
|
1把 |
|
|
27 |
平銼 |
200mm |
1把 |
|
|
28 |
百分表觸頭 |
|
1個 |
定制 |
|
29 |
拆卸軸承工具 |
|
1套 |
定制 |
|
30 |
紫銅棒 |
一頭φ18一頭φ14×200mm |
1根 |
定制 |
|
31 |
沖擊套筒 |
|
1套 |
定制 |
|
32 |
拔銷器 |
|
1套 |
定制 |
|
33 |
量具 |
普通游標卡尺 |
量程：300mm
精度：0.02mm |
1把 |
|
|
34 |
深度游標卡尺 |
量程：200mm
精度：0.02mm |
1把 |
|
|
35 |
千分尺 |
測量范圍：0～25mm |
1把 |
|
|
36 |
杠桿式百分表 |
量程：0.8mm
分度值：0.01mm |
1個 |
|
|
37 |
小磁性表座 |
|
1個 |
|
|
38 |
百分表 |
分度值：0.01mm |
1個 |
|
|
39 |
大磁性表座 |
|
1個 |
|
|
40 |
塞尺 |
測量范圍：
0.02～1.00mm |
1把 |
|
|
41 |
直角尺 |
200mm×130mm×12.5mm |
1把 |
|
|
42 |
頂尖 |
莫氏2 |
1個 |
|
|
43 |
E型調節塊 |
|
1套 |
|
