車型：
大眾桑塔納2000
型號：FCQC-KT-16
品牌：上海方晨

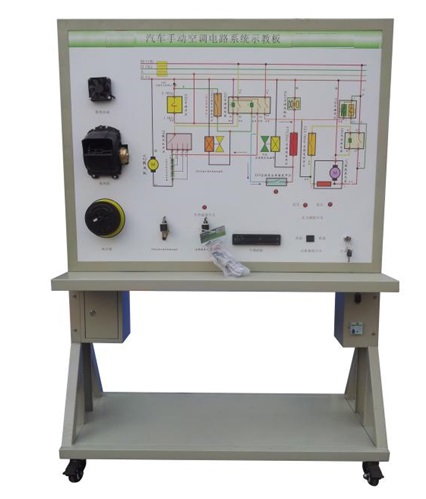

一、汽車手動空調系統示教板產品簡介
本示教板完整展示了上海大眾桑塔納2000AJR型手動空調系統，設備包括空調控制器、空調開關、繼電器等真實汽車部件，能動態演示手動空調系統制熱與制冷的工作過程，面板上設有相關測試點和故障設置開關，便于教師利用儀器儀表對其測試和故障現象模擬。
本示教板適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二、汽車手動空調系統示教板功能特點
1.真實可運行的汽車手動空調電路系統，充分展示汽車手動空調電路系統的組成結構。
2.操縱空調面板上的各種開關，可清楚觀察鼓風機轉速的調節與壓縮機控制等，可真實演示空調電路系統的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空調電路系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測空調電路系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的鋼制臺面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽車手動空調系統示教板技術參數
1、外形尺寸：1240×650×1700mm(長×寬×高)
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、外接電源：AC 220V±10% 50Hz
6、工作電壓：DC 12V
7、工作溫度：-40℃～+50℃
四、汽車手動空調系統示教板實訓項目
1.制冷系統演示
2.制熱系統演示
五、故障設置功能
面板上設置有故障模擬開關，當開關按下相應的指示燈點亮，表示故障已經被設置。設備可設置8個故障點，故障類型包括制熱和制冷故障等情況。
六、基本配置(每臺)
|
序號 |
名 稱 |
型號車型 |
單位 |
數量 |
|
1 |
檢測控制面板帶面板柜 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖（1200*900*4mm) |
套 |
1 |
|
2 |
空調控制面板 |
原車 |
套 |
1 |
|
3 |
點火開關 |
|
個 |
1 |
|
4 |
鼓風機總成 |
原車 |
套 |
1 |
|
5 |
壓縮機離合器 |
原車 |
套 |
1 |
|
6 |
鼓風機開關與電阻器 |
原車 |
套 |
1 |
|
7 |
溫控器與溫度傳感器 |
原車 |
套 |
1 |
|
8 |
保險絲盒（帶繼電器一體安裝） |
帶專用標簽打印機的標識 |
個 |
1 |
|
9 |
移動臺架(帶自鎖腳輪裝置) |
1240×650×1700mm(長×寬×高) |
臺 |
1 |
|
10 |
傳感器數值顯示數顯表 |
|
套 |
1 |
|
11 |
故障模擬與排除裝置 |
|
套 |
1 |
|
12 |
設備教師手冊 |
|
套 |
1 |
|
13 |
設備合格證、保修卡 |
|
套 |
1 |
|
14 |
電源變壓器及附件 |
|
套 |
1 |
|
15 |
漏電保護開關及附件 |
|
套 |
1 |
