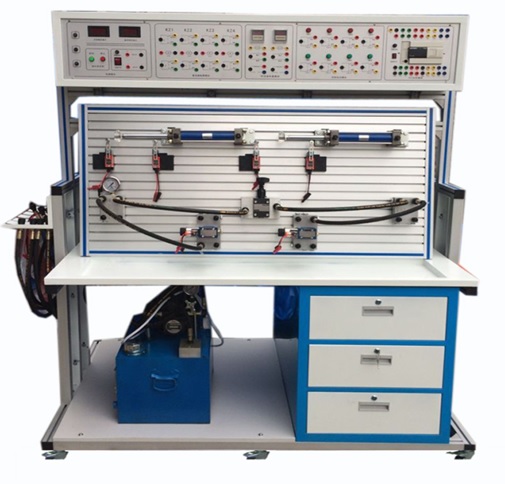

FCYY-22A液壓與氣動綜合實訓裝置
一、液壓與氣動綜合實訓裝置產品結構
液壓與氣動綜合實訓裝置產品結構是由時間繼電器模塊、中間繼電模塊、PLC模塊、按扭模塊、電源控制區、實訓模塊放置區、實訓桌體、儲物柜放置區組成。其中電源控制區用以控制設備電源的啟停、斷電保護復位等；繼電器、指示燈，按鈕模塊為實訓模塊提供輸入輸出信號；PLC模塊裝有三菱FX3U-16MR的PLC主機；實訓模塊安放區是通過安裝不同的模塊實現不同的實訓項目；儲物柜為鋼制臥式儲物柜。
二、液壓與氣動綜合實訓裝置技術參數
工作電源：三相五線 AC380V±10％ 50Hz
安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
額定功率：1.5Kw
P L C ：FX3U-32MR
環境溫度：－10℃～40℃
相對濕度：≤85%
三、液壓與氣動綜合實訓裝置特點要求
1、可以根據實訓項目，靈活的搭建各種電氣液動氣動回路。采用工業級的氣動液壓元件,靈活進行各種氣動液壓元件的性能實訓,同時可以搭建各種典型氣動液動控制回路。單獨或組合式運用按鈕、繼電器、PLC、數顯表等模塊,另外還可以搭建各種功能的氣動液壓系統控制回路。
2、氣動、液壓元件通過安裝底板安裝在鋁型材上，裝、拆方便。同時氣動、液壓回路的連接，采用封式快速接頭連接，方便、快捷。電氣部分也采用快速接插件，控制回路的連接一樣方便、安全。
四、配置清單
序號 | 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
1 | 氣動液壓實訓電源屏 | 套 | 2 | ||
2 | 鋁型材實訓臺 | 套 | 1 | ||
3 | 壓力順序閥模塊 | KPSA-L6 | 個 | 1 |
氣動件成套箱
|
4 | 氣動三聯件模塊 | GC200-08 | 個 | 1 | |
5 | 單作用氣缸模塊 | MSA-20*100-S-CA | 個 | 1 | |
6 | 雙作用氣缸模塊 | MA-20*100-S-CA | 個 | 2 | |
7 | 接近磁性開關模塊 | CS1-U | 個 | 4 | |
8 | 氣控延時閥模塊 | XQ230450 | 個 | 1 | |
9 | 梭閥(或閥)模塊 | ST—02 | 個 | 1 | |
10 | 雙壓閥(與閥)模塊 | （STH-01） | 個 | 1 | |
11 | 可調單向節流閥模塊 | ASC100-08 | 個 | 2 | |
12 | 快速排氣閥模塊 | QV-08 | 個 | 2 | |
13 | 調壓閥(帶表)模塊 | AR200-08 | 個 | 1 | |
14 | 二位三通單電控閥模塊 | 3V210-08-NO DC24V | 個 | 1 | |
15 | 二位三通按鈕氣控閥模塊 | S3PP-08 | 個 | 2 | |
16 | 二位三通氣控滾輪閥模塊 | S3R-06 | 個 | 4 | |
17 | 二位五通單氣控閥模塊 | 4A210-08 | 個 | 2 | |
18 | 二位五通單電控閥模塊 | 4V210-08-DC24V | 個 | 2 | |
19 | 二位五通雙氣控閥模塊 | 4A220-08 | 個 | 3 | |
20 | 二位五通雙電控閥模塊 | 4V220-08-DC24V | 個 | 1 | |
21 | 二位五通手動換向閥模塊 | 4H210-08 | 個 | 1 | |
22 | 三位五通雙電控閥模塊 | 4V230C-08-DC24V | 個 | 1 | |
23 | 氣動六通分流閥 | 個 | 2 | ||
24 | 調速閥（雙向不帶單向閥）板式 | 2FRM6B76-20B/10QM | 個 | 2 | 液壓華德品牌
|
25 | 三位四通手控?fù)Q向閥 | 4WMM6E61B/CG24N9Z5L 通徑：6mm | 個 | 1 | |
26 | 節流閥（板式） | DVP6-1-10B 通徑：6mm | 個 | 1 | |
27 | 單向節流閥（板式） | DVP6-1-10B 通徑：6mm | 個 | 1 | |
28 | 液控單向閥 | SV10PB1-10B 通徑：6mm | 個 | 2 | |
29 | 單向順序閥 | DZ6DP1-5X/75 通徑：10mm | 個 | 1 | |
30 | 單向閥（板式） | DRVP6-1-10B 通徑：6mm | 個 | 1 | |
31 | 油缸帶撞塊 | MOB40*150 | 個 | 2 | |
32 | 直動式減壓閥（板式 | DR6DP10B 通徑：6mm | 個 | 1 | |
33 | 直動式溢流閥（板式） | DBDH6P10B 通徑：6mm | 個 | 1 | |
34 | 二位三通電磁換向閥（板式） | 3WE6A61B/CG24N9Z5L 通徑：6mm | 個 | 2 | |
35 | 二位四通電磁換向閥（板式） | 4WE6C61B/CG24N925L 通徑：6mm | 個 | 2 | |
36 | 三位四通電磁換向閥（板式） | 4WE6E61B/CG24N9Z5L | 個 | 1 | |
37 | 三位四通電磁換向閥（板式） | 4WE6J61B/CG24N9Z5L | 個 | 1 | |
38 | HED40P15/100Z14L24 | 壓力繼電器 | 個 | 1 | |
39 | 進油四通帶壓力表 | 個 | 1 | ||
40 | 回油分流閥 | 個 | 1 | ||
41 | 三通 | 個 | 3 | ||
42 | 四通 | 個 | 2 | ||
43 | 液壓皮管 | 條 | 22 | ||
44 | 壓力表 | 個 | 1 | ||
45 | PLC編程線 | 條 | 2 | ||
46 | 迭對插頭連線 | 紅色 | 條 | 24 | |
47 | 迭對插頭連線 | 黑色 | 條 | 24 | |
48 | 液壓泵站 | 套 | 1 |
產品配件包
| |
49 | 空氣壓縮機 | 550-30L | 臺 | 1 | |
50 | 液壓油 | H46 | 斤 | 50 | |
51 | 實訓考核指導說明書 | 本 | 1 | ||
52 | PLC編程手冊 | FX3U基本·應用指令說明書 | 本 | 2 | |
53 | 發貨光盤 | 張 | 1 | ||
54 | 氣管塞 | 個 | 10 | ||
55 | PU氣管 | 米 | 20 | ||
56 | T型三通 | APE6 | 個 | 16 | |
57 | 行程開關 | ME8108 | 個 | 4 | |
58 | 皮管架 | 個 | 1 |
五、實訓考核項目
1）氣控氣動回路
1.單作用氣缸的直接控制的應用實訓
2.單作用氣缸的速度控制的應用實訓
3.單作用氣缸的雙向速度控制的應用實訓
4.雙作用缸的直接控制的應用實訓
5.雙作用氣缸的速度控制回路的應用實訓
6.雙作用氣缸的記憶回路的應用實訓
7.邏輯“與”的功能回路（一）的應用實訓
8.邏輯“與”的功能回路（二）的應用實訓
9.邏輯“或”的功能回路的應用實訓
10.邏輯“非”的功能回路的應用實訓
11.單向壓力順序功能回路的應用實訓
12.位置控制式單往復運動回路的應用實訓
13.位置控制式往復運動回路的應用實訓
14.過載保護控制回路的應用實訓
15.雙作用氣缸的延時控制回路的應用實訓
16.單缸單往復無障礙氣動行程程序控制回路的應用實訓
17.單缸單往復有障礙氣動行程程序控制回路的應用實訓
2）液壓傳動實訓指導
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
1.單級調壓回路
2.多級調壓回路
3.減壓回路
4.卸荷回路
5.進油節流調速回路
6.回油節流調速回路
7.旁油節流調速回路
8.液壓缸差動連接的快速運動回路
9.調速閥短接速度換接回路
10.調速閥串聯的速度換接回路
11.調速閥并聯的速度換接回路
12.用換向閥的換向回路
13.用“O”型機能換向閥的鎖緊回路
14.用液控單向閥的鎖緊回路
15.用順序閥控制的順序動作回路
16.用壓力繼電器控制的順序動作回路
17.用行程開關控制的順序動作回
