產品詳情您現在的位置：首頁>>產品中心>>實訓系列>>制冷制熱技術實訓考核系列

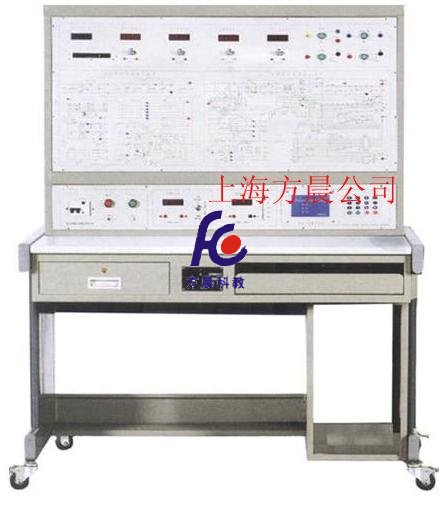

FCBP-1型變頻空調電氣實訓智能考核裝置: 發布日期：2019-12-19 01:41:16; 瀏覽次數：77次; 咨詢電話：021-63541966 63541967; 關 鍵詞：FCBP-1,型,變頻,空調,電氣,實訓,智能,考,核裝置,; 分享到： QQ空間新浪微博騰訊微博更多; 下一個產品上一個產品

詳細介紹

一、產品概述
“變頻空調電氣實訓智能考核裝置”是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷工技師》等課程的培訓和考核。

二、裝置特點
1.裝置直觀展示了變頻空調電路控制工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、直流電壓表、溫度表及相應的信號指示，使整個變頻空調系統的實時工作狀態一目了然；面板印有變頻空調電氣控制系統原理圖，并設有相應測試點
2.裝置設有設故排故功能，提供故障對象的測試點，可開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
3.設有電流型漏電保護裝置，安全符合國家標準
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜1kVA
3.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海撥＜4000m
4. 外形尺寸：160cm×73cm×155cm
四、裝置的基本裝備
1.實訓臺鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置工具及資料等。
2.變頻空調電氣系統1套包括熱泵型變頻分體空調所必需的一些部件，如室內機控制主板、室外機控制主板、PWM驅動電路等。
3.考核系統
1.教師登錄
設備上電后，操作單元進入主窗體，按“菜單”鍵進入主菜單。按“教師入口”菜單的相應數字鍵進入教師操作區，輸入正確密碼后，按“確認”鍵進入教師操作子菜單。1.考核故障設置 2.所有故障解除 3.考核時間設置 4.登錄密碼設置 5.設備號設置(不顯示，直接按相應數字鍵進入，生產廠家使用)。注：密碼輸入錯誤時，按“取消”清除，在無數據時按“取消”返回到主菜單
2.故障設置與全部解除
故障設置：
在教師子菜單中，按下“考核故障設置”的相應數字鍵進入故障類型子菜單，按下相應故障類型的數字鍵進入設置窗體(一般為第一個故障類型)，按數字鍵“0”或“1”切換故障狀態。0?正常（無故障）1故障，按確認鍵執行相應操作。注：當操作其它線路故障時，按方向鍵來選擇，顯示屏的第一行為有效操作線路。顯示的故障線路可以環形操作?當?shù)谝痪€路有效時，繼續按向上鍵為一線路有效。
故障全部解除：
在教師子菜單中，按下“所有故障解除”菜單相應數字鍵后，則自動解除設置的所有故障。
3.考核時間設置
在教師子菜單中，按下“考核時間設置”菜單相應數字鍵后，進入時間設置窗體，依次輸入時間，按“確認”鍵有效，按“取消”鍵返回上一級菜單。注：當輸入錯誤后，多次輸入會循環覆蓋到首字符，這樣就可以重新輸入正確時間。如果輸入1小時45分，應依次輸入：0145。
4.考核開始
在主菜單中，按下“考核開始”菜單的相應數字鍵，設置的考核時間開始倒計時。
注：只有設置了時間，并且考核開始，學生才可以解除故障。
5.設備地址設置
在教師子菜單按數字鍵“5”進入設備號設置窗體，直接輸入設備號碼，按“確定”即可。輸入錯誤后按取消鍵清除。無數據時，按“取消”鍵返回上一級菜單。教師不要設置。
6.登錄密碼修改與恢復
在教師子菜單按“登錄密碼設置”相應數字鍵，進入新密碼窗體，輸入6位新密碼按下確認鍵自動存儲。注：當輸入小于6位數據時則新密碼無效，當大于6位數據時，自動循環到首字符。按“取消”鍵后如果有數據則清除，無數據返回到上一級菜單。
如果忘記登錄密碼，請?jiān)诮處煹卿洉r輸入廠家密碼來恢復到初始密碼。
7.故障編碼設置
主要設置繼電器號對應學生答題時輸入的故障號。一般情況是一一對應，教師不要設置。
8.故障記錄清除
脫機考核時，老師每設置一個故障，操作單元均記錄，此功能就是清除這些記錄
9.重載歷史考核
脫機考核時，老師每設置一個故障，操作單元均記錄，下次考核時候，此功能可以恢復上次老師所設置的故障與考核時間。
五、實訓項目
1.了解變頻空調控制部分結構及原理
2.了解變頻空調各模塊在整個控制部分中的作用
3.掌握變頻空調電氣控制線路原理
4.變頻空調電器元件的測量及系統運行
5.變頻空調的故障與分析
(1)紅外接收管壞
(2)室內環境溫度傳感器開路
(3)室內盤管溫度傳感器開路
(4)室內風機轉速傳感器開路
(5)步進電機壞
(6)室內風機壞
(7)變壓器T1壞，無輸出
(8)室內機7805壞，無輸出
(9)繼電器RY1線圈開路
(10)U1芯片壞
(11)蜂鳴器壞
(12)室外風機壞
(13)四通閥線圈壞
(14)室外環境溫度傳感器壞
(15)室外盤管溫度傳感器壞
(16)整流橋壞
(17)壓縮機電機壞
(18)變壓器T2壞，無+15V輸出
(19)變壓器T2壞，無+12V輸出
(20)室外機7805壞，無輸出
(21)控制風機繼電器RY03壞
(22)控制四通閥繼電器RY04壞
(23)IC03芯片壞
(24)室內機室外機通訊線斷
