一、概 述
“變頻空調實訓考核裝置”是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
二、變頻空調實訓考核裝置特 點
1.整個變頻空調系統真實完整, 與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能

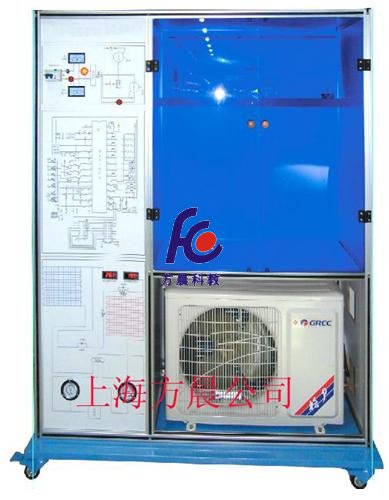

2.裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
3.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
4.設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
三、變頻空調實訓考核裝置技術參數
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.裝置容量：＜1.5kVA
3.外形尺寸：145cm×70cm×185cm
4.制冷劑類型：R22
四、變頻空調實訓考核裝置基本裝備
1.實訓臺：鐵質雙層亞光密紋噴塑結構.
2.變頻空調系統：蒸發器、冷凝器、壓縮機、四通閥、電氣控制線路、視液鏡、手動控制閥，熱力膨脹閥等
3.測量?jī)x表：數顯溫度表、指針式壓力表、指針式交流電壓表、指針式交流電流表、數顯功率表等
4.專用工具：便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵
五、變頻空調實訓考核裝置實訓項目
1.制冷系統專用工具的基本操作
2.制冷系統管件焊接
3.制冷系統的檢漏
4.制冷系統的抽真空與充注制冷劑R22
5.變頻空調電氣控制線路原理
6.變頻空調電器元件的測量及系統運行
7.變頻空調的故障與分析
