一、建設內容
熟練操作電力電氣類實訓臺，該設備含以下內容：
PLC、變頻器、網孔板、線槽和導軌、元器件、電機實訓模塊
二、技術參數
1、實訓桌：

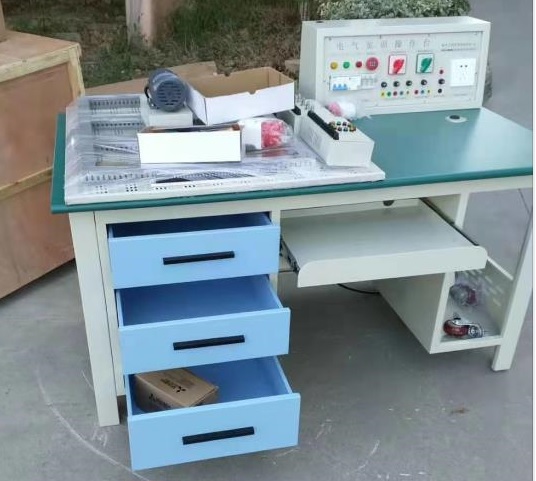

1)操作臺為全鋼結構，長*寬*高不小于1400mm*800mm*750mm.表面經高溫噴塑處理，美觀大方且有防銹絕緣的作用。臺面表面采用防靜電貼面，周圍使用高強度塑膠包邊不易損壞。設有三層抽屜以及電腦主機放置箱。右邊抽屜為鍵盤。抽屜內部尺寸不小于450mm深*290mm寬*110mm高兩個，450mm深*290mm寬*130mm高一個。操作臺桌面由可活動網孔板和固定桌面組合而成，網孔板和臺面成30°便于學生操作.
2)實訓操作臺下設四個帶固定調節機構的萬向輪，便于移動和固定。
3)操作臺為實訓操作時，電氣控制線路元器件安裝在網孔板上，采用2mm厚網孔板，工業灰噴塑，網孔板有效網孔尺寸不小于800 mm *800 mm *20mm.留有電源輸入插孔，標識清晰.操作方便、更換便捷，更接近于工業化操作實際。
4)操作臺采用三相五線制供電方式，設有電機專用漏電保護器和電流型及智能電源管理保護器（集過電壓、欠電壓、斷相、斷零、相序、相電壓不平衡保護于一體的多功能保護器），能確保操作者的安全。操作臺的各路電源輸出均有指示，使用時具有安全保障措施。
5）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
6）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
7）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
2、網孔板
1）網孔板外形尺寸：800*800厚度30mm，網孔板采用升降氣缸支架安裝與實訓桌上，網孔采用橫二豎二排列，可快速牢靠安裝多種工作對象。
2）網孔板采用噴塑鋼制1.5mm 材質面板
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：150Kg
5.外形尺寸1400mm*800mm*750mm
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、實訓組件配置清單；
|
序號 |
貨物名稱 |
技術參數 |
單位 |
數量 |
|
1 |
操作臺 |
1.操作臺為全鋼結構， 1400mm*800mm*750mm.表面經高溫噴塑處理，美觀大方且有防銹絕緣的作用。臺面表面采用防靜電貼面，周圍使用高強度塑膠包邊不易損壞。設有三層抽屜以及電腦主機放置箱。右邊抽屜為鍵盤。抽屜內部尺寸不小于450mm深*290mm寬*110mm高兩個，450mm深*290mm寬*130mm高一個。操作臺桌面由可活動網孔板和固定桌面組合而成，網孔板和臺面成30°。便于學生操作. 2.實訓操作臺下設四個帶固定調節機構的萬向輪，便于移動和固定。 3.操作臺為實訓操作時，電氣控制線路元器件安裝在網孔板上，采用2mm厚網孔板，工業灰噴塑，網孔板有效網孔尺寸不小于800 mm *800 mm *20mm.留有電源輸入插孔，標識清晰.操作方便、更換便捷，更接近于工業化操作實際。 4.操作臺采用三相五線制供電方式，設有電機專用漏電保護器和電流型及智能電源管理保護器（集過電壓、欠電壓、斷相、斷零、相序、相電壓不平衡保護于一體的多功能保護器），能確保操作者的安全。操作臺的各路電源輸出均有指示，使用時具有安全保障措施。 |
臺 |
1 |
|
2 |
PLC |
FX3U-48MR（每臺PLC配一根USB編程電纜） 原裝正品 |
只 |
1 |
|
3 |
變頻器 |
E740-0.75KW（原裝正品） |
只 |
1 |
|
4 |
網孔板、線槽和導軌 |
尺寸不小于800*800，采用M5的自攻螺釘孔便于安裝.支持導軌安裝（與元器件配套），線槽規格為30*35，網孔板能接地。提供對應線槽及導軌。 |
套 |
1 |
|
5 |
元器件 |
1.UT接線端子排 2只 2.斷路器，4P、380V，大于等于32A 1只（接U、V、W和N）。 3.熔斷器，3P 2只，2P 2只。 4.交流接觸器，線圈額定電壓220v，5只及對應輔助觸頭 5.熱繼電器，2只 6.時間繼電器，線圈額定電壓220v，1只 7.中間繼電器24V 3只 |
套 |
1 |
|
6 |
電機實訓模塊 |
1.模塊尺寸：200mm長*160mm寬*120mm高 2.一臺三相異步電機，電機功率：60w 3. 一臺雙速電機，電機功率：60w 4. 電機引出接線端子至模塊上，方便接線 |
套 |
1 |
|
7 |
按鈕模塊 |
1.模塊參考尺寸：180mm長*80mm寬*80mm高 2.按鈕開孔尺寸：φ22 3.按鈕類型：常開按鈕4個帶指示燈，急停按鈕1個 4.模塊上帶有接線端子，方便接線 |
套 |
1 |
|
8 |
行程開關模塊 |
1.模塊參考尺寸：180mm長*80mm寬*800mm高 2.行程開關數量：4個 3.模塊上帶有接線端子，方便接線 |
套 |
1 |
|
9 |
實訓 桌椅 |
桌1400mm*800mm*1230mm.每張桌子配方形坐凳1只（非塑料） |
套 |
1 |
|
10 |
線號機 |
AC220V供電，可打印0.5-6mm2線號管及貼紙，支持藍牙、中英文及數字和符號打印。 |
臺 |
共1臺 |
|
11 |
香蕉頭插線 |
4mm插頭，2.5mm2軟性橡膠導線，黃綠紅藍黑色各1根 |
套 |
1 |
|
12 |
仿真軟件 |
電工基本技能仿真軟件（正版軟件，投標現場提供著作權證書原件和逐條功能演示）軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真1）電子仿真 （1）調光臺燈電路的連線組裝仿真、測試、排故（2）數字時鐘電路的連線組裝仿真、測試、排故（3）放大電路的連線組裝仿真、測試、排故（4）收音機電路的連線組裝仿真、測試、排故（5）穩壓電源電路的連線組裝仿真、測試、排故（6）聲光報警電路的連線組裝仿真、測試、排故（7）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術（8）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真（9）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真； 2）電氣仿真 （1）接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真 （2）電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真 （3）排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、 （5）電機拆裝仿真，三相異步機拆分、單相異步機拆分等 （6）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、鉗形表等 3）在線學習培訓 （1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓 （2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。 （3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗； （4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論 4）液壓傳動原理的動態演示并不少于18種動態演示。 5）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真 6）氣動回路仿真 （1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真 （2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。 （3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。 7）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。 8）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。 9）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。 |
套 |
1 |
|
13 |
實訓室 線路布置 |
根據學校實驗室現場情況施工 |
套 |
1 |
|
14 |
實訓項目 |
實訓考核臺應能滿足下列實驗的實施： 1. 電氣識圖、器件判別和工具準備 2．三相異步電動機直接啟動控制 3.三相異步電動機接觸器點動控制線路 4.三相異步電動機接觸器自鎖控制線路 5．三相異步電動機Y/△自動控制線路 6．用倒順開關控制三相異步電動機正反轉線路 7．接觸器聯鎖的正反轉控制線路 8．按鈕聯鎖的三相異步電動機正反轉按鈕線路 9．雙重聯鎖的三相異步電動機正反轉按鈕線路 10．三相異步電動機多地控制 11．工作臺自動往返控制線路 12．三相異步電動機串電阻降壓啟動控制線路 13．三相異步電動機能耗制動控制線路 14.PLC控制的三相異步電動機正反轉控制 15.PLC控制的三相異步電動機Y/△啟動控制 16.PLC控制的三相異步電動機降壓啟動控制 17.PLC控制的三相異步電動機能耗制動控制 18.變頻器的參數設置實訓 19.變頻調速實訓 20.三相異步電動機其它綜合性實訓控制線路等 |
