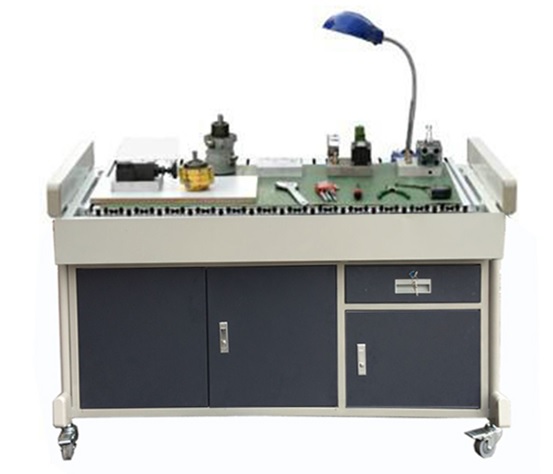

FC-YC08液壓拆裝綜合實訓裝置
一、設備概述
本裝置采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上設有小元器件盒，以防止零件的丟失，由于拆裝不損壞桌面故設了一塊拆裝墊塊。實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深高技班學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識，具有很強的實操性。
二、技術參數
① 交流電源：單相AC 2200 V±10% 50Hz；
② 溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
③ 外形尺寸：大約長×寬×高=1200mm×700mm×820mm；
④ 整機功耗：≤1.0 kVA；
安全保護措施：實訓臺桌面采用采用鋼質材制作，在臺面上鋪設有防靜電皮墊，同時臺面上還有小元器件盒，以防止零件的丟失。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
液壓拆裝仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習
三、功能特點
1.可以對工業液壓元件進行拆裝實驗。
2.為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3.臺面上還設有小元器件盒，以防止零件的丟失。
4.設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5.設有機床臺燈、交流電源插座。
6.實訓桌表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1.油泵拆裝實驗
2.液壓油缸拆裝實驗
3.方向閥拆裝實驗
4.壓力閥拆裝實驗
5.流量閥拆裝實驗
五、設備配置
序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
1 | 實訓臺 | 1230x700x820mm | 臺 | 1 | 鉄質雙層亞光密紋噴塑結構 |
2 | 齒輪泵 | CB-B10 | 臺 | 1 | |
3 | 柱塞泵 | 2.5MCY | 臺 | 1 | |
4 | 葉片泵 | YB-10 | 臺 | 1 | |
5 | 直動式溢流閥 | DG-02 | 只 | 1 | |
6 | 先導式溢流閥 | Y-10B | 只 | 1 | |
7 | 減壓閥 | J-10B | 只 | 1 | |
8 | 節流閥 | LI-10B | 只 | 1 | |
9 | 調速閥 | Q-10B | 只 | 1 | |
10 | 液控單向閥 | IY-25B | 只 | 1 | |
11 | 三位四通換向閥 | DSG-01-2C2-D24 | 只 | 1 | |
12 | 單杠雙作用液壓缸 | MOB40*200 | 只 | 1 | |
13 | 鋼皮尺 | 30CM | 把 | 1 | |
14 | 卡簧鉗 | P1ERS | 套 | 1 | |
15 16 | 活動扳手 | 6”-150mm | 把 | 1 | |
10”-250mm | 把 | 1 | |||
17 | 內六角扳手 | JTECH | 套 | 1 | |
18 | 拆裝墊塊 | 塊 | 1 | 元件在塊上拆裝 | |
19 | 橡膠墊皮 | 張 | 1 | ||
20 | 實訓指導書 | 實訓指導書 | 本 | 1 | |
21 | 油壺 | 五斤裝 | 個 | 1 | 裝廢油 |
22 | 電源三插 | 118B | 個 | 1 | |
23 | 機床臺燈 | 臺 | 1 | ||
24 | 元件盒 | 個 | 1 | 放小件 | |
25 | 臺虎鉗 | 個 | 1 | ||
26 | 工具箱 | 個 | 1 |
