一、產品概述
隨著現代制造業和服務業的轉型升級，工業機器人在裝配、碼垛、包裝、金屬切割、焊接、噴涂、和涂裝等領域得到了越來越多的應用。在不同領域的應用會對機器人的安裝、編程、調試人員提出了不同的要求，選擇一種能滿足各種領域技術要求又能方便與學習的裝備顯的十分重要。

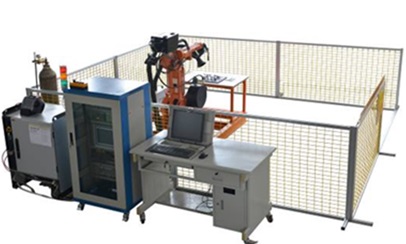

工業機器人焊接系統控制與應用裝備主要包括機器人平臺、機器人底座、工件臺、控制柜、編程學習工作臺、裝配環境學習系統、平面軌跡學習系統、垂直軌跡尋找和曲線顯示學習系統、焊接環境學習系統、系統跟換工具等。
二、產品特點
1、 選用的機器人非常廣泛的應用在實際工業領域的裝配、包裝、焊接、上膠、機械管理等任務，同時提供了多種環境學習系統。
2、 整體采用的是大型鋼板落地式結構，這樣能很好的保證工業機器人在該平臺上可以達到100%的速度，體現出機器人的穩、準、快。
3、 配套編程學習臺可打開或閉合，打開時可在電腦上進行編程，閉合是一個工作平臺可在上面做裝配或產品分析等，電腦是一個密封式的儲存環境，可避免灰塵進入。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：＜2.0kVA
4、機器人底座尺寸：1000mm×1700mm
5、編程學習工作臺尺寸：1348mm×700mm×835mm
6、工作區域尺寸：3500 mm×2800mm
7、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、機器人參數
1、工業機器人本體
▲具有6個自由度，串聯關節型工業機器人
安裝方式包括落地、倒置、壁掛、斜置
▲工作范圍≥1440mm
▲手腕荷重能力≥5kg
▲重復定位精度≥0.025mm
機器人單元有較高防護等級
可工作環境相對濕度≥95%
工作環境溫度范圍5℃~45°℃
第1軸工作范圍為+170°/-170°，旋轉速度≥120°/s
第2軸工作范圍為+70°/-70°，旋轉速度≥120°/s
第3軸工作范圍為+70°/-65°，旋轉速度≥120°/s
第4軸工作范圍為+150°/-150°，旋轉速度≥280°/s
第5軸工作范圍為+115°/-115°，旋轉速度≥280°/s
第6軸工作范圍為+300°/-300°，旋轉速度≥280°/s
機器人本體重量≥200kg
工作電壓220V，頻率為50 Hz
2、工業機器人控制器及示教器
符合EN 60204-1:2006、ISO 10218-1:2006標準
工作溫度范圍5℃~45℃
可工作環境相對濕度≥95%
防護等級≥IP54
具有控制面板
示教器要求具有彩色觸摸屏，操縱桿，可以緊急停，支持慣用左/右手切換，支持U盤
系統可以實現緊急停，啟動裝置，一般模式停，自動模式停，測試模式停，控制柜互鎖
系統要求具有診斷軟件，恢復程序，帶時間標記登錄，支持遠程服務
要求支持DeviceNetTM現場總線
帶數字式直流24V I/O信號板（16入/16出）
3、底座
1.材料采用型材拼裝焊接
2.可以安裝工業機器人、焊接組件和配套設備
3.所有的線纜、管路在底座內部的線槽布置
五、安全護欄
1.鐵柵欄
2.帶三色報警燈塔，顯示系統的運行狀態
3.帶安全防護門，配有關門傳感器
六、四、配套軟件
1、工業4.0仿真實訓軟件
軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行PLC電氣控制仿真、電工電子仿真、氣動仿真、液壓仿真、傳感器仿真等工業常用技術仿真
1）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
2）電工電子仿真
（1）接線仿真
01具有過載保護的正轉控制接線仿真、02雙重互鎖的正反轉控制接線仿真、05接觸器星形、三角形控制接線仿真、06時間繼電器接線仿真、07三相電動機機械制動控制電路仿真
（2）電路仿真
01具有過載保護的正轉控制仿真、02雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04自耦降壓起動仿真、05接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真
（3）排故仿真
01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、12利用電流繼電器控制繞線式異步電動機起動控制線路排故、13c620車床電氣控制排故、兩地控制連線等
（4）原理仿真
變壓器工作原理、步進電動機工作原理、單向異步電動機工作原理、電度表工作原理、兩地控制燈電路、鉗型電流表原理、熱繼電器工作原理、伺服電動機工作原理、兆歐表工作原理、塑殼式斷路器工作原理、交流接觸器原理等
（5）電機拆裝仿真，三相異步機拆分、單相異步機拆分等
（6）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表等
3）氣動回路仿真
（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真
（2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。
（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。兩種運行狀態自動切換，當連接外部設備時自動切換為在線仿真，無外部設備連接時為離線仿真即模擬運行。
軟件中離線仿真13個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、單作用氣缸的速度控制回路4、單作用氣缸的速度控制回路5、雙作用氣缸單向調速回路6、雙作用氣缸單向調速回路7、雙作用氣缸的速度控制回路一 8、雙作用氣缸的速度控制回路二 9、壓力控制回路 10、計數回路 11、延時回路 12、用機械行程閥的單往復控制回路 13、過載保護回路。
離線、在線自動切換的15個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、速度換接回路4、緩沖回路5、互鎖回路6、用行程開關的單缸往復運動回路7、單缸連續往復動作回路8、直線缸、旋轉缸順序動作回路9、多缸順序動作回路10、雙缸同步動作回路11、四缸聯動回路12、卸荷回路13、或門型梭閥的應用回路14、快速排氣閥的應用回路15、高低壓切換控制回路。
（4）設置14路“考考你！”當點開了“考考你”對話框回路自動設置故障，當回答正確或關閉“考考你”對話框，故障自動接觸，回路正常仿真。14路“考考你”包括模擬故障有：1單作用氣缸故障2、電磁閥故障3、雙作用氣缸故障4、調節閥故障5、節流閥故障6、手動換向閥異常7、節流閥堵死故障8、行程開關故障9過濾三聯件故障10、氣容故障11、行程閥故障12、順序閥故障13、行程開關失靈14、負載阻力過小
4）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。
a) 多級高壓回路b) 減壓回路c) 先導式溢流閥缷荷回路d) 順序平衡回路e) 回油節流調速回路 f) 旁路節流調速回路 g) 液壓缸差動連接回路
h) 三位四通電磁換向閥換向回路 i) 液控單向閥鎖緊回路 j) 順序閥控制順序動作回路k) 壓力繼電器控制順序動作回路 l) 行程開關控制順序同步回路 m) 調速閥控制同步回路 n) 液壓馬達回油節流調速回路 o) 二位四通電磁閥換向回路 p) 手動閥換向回路 q) 速度換接回路 r) 二位二通缷荷
5）傳感器仿真
（1）溫度變送傳感器器仿真包含溫度變送傳感器模擬拆裝；溫度變送傳感器模擬接線；溫度變送傳感器模擬運行仿真
（2）液位傳感器仿真包含液位傳感器模擬拆裝；液位傳感器模擬接線；液位傳感器模擬運行仿真
（3）流量傳感器仿真包含流量傳感器模擬拆裝；流量傳感器模擬接線；流量傳感器模擬運行仿真
2、電氣控制仿真軟件
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
（1）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故
（2）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。
（3）電機及電氣三維元件裝配
（4）元器件檢測
（5）電氣電路仿真
3、實驗室遠程管理系統軟件
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
4、維修電工職業資格考評軟件
能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。
1）直流電與電磁的基本知識。2）交流電路的基本知識。3）常用變壓器與異步電動機。4）常用低壓電器。5）半導體二極管、晶體三級管和整流穩壓電路。 6）晶閘管基礎知識。7）電工讀圖的基本知識。8）一般生產設備的基本電氣控制線路。9）供電和用電的一般知識等考核
5、在線遠程教育學習軟件
在線教育系統首頁須有本企業LOGO，提供免費遠程PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓，自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗,三大管理系統,網校CRM系統
6、自動化創新物聯網應用云平臺模塊
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1）數據云系統上傳2）手機app數據查詢3）歷史數據查詢4）數據分析統計5）短信報警6）微信報警7）微信反向控制8）二次開發
（1）物聯網自動化應用軟件
1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
4）設備報警：對設備急停按鍵做的模擬設備故障報警進行微信報警，同時可以實現短信及郵箱報警。報警范圍包括模擬量，開關量的上下線、閥值等狀態進行設置報警。
（2）終端包含：
1）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理
七、產品配置清單
|
序號 |
名稱 |
主要技術指標 |
數量 |
備注 |
備注 |
|
1 |
機器人安裝底板 |
1000mm×1700mm |
1 |
10mm厚鋼板焊接，可根據不同場地調水平 |
|
|
2 |
機器人安裝底座 |
L/400 340mm |
1 |
|
|
|
3 |
工件安裝平臺 |
900×720×340mm |
1 |
|
|
|
4 |
裝配工件套件 |
包含工件平臺和多種工件 |
1 |
機器人焊接前期學習 |
|
|
5 |
平面軌跡套件 |
允許機器人走平面軌跡載體 |
1 |
機器人焊接前期學習 |
|
|
8 |
系統電氣控制柜 |
500mm×500mm×1000mm |
1 |
|
|
|
9 |
編程學習工作臺 |
1348mm×700mm×835mm |
1 |
|
|
|
10 |
工業機器人系統 |
|
1 |
|
自備 |
|
11 |
電焊機系統 |
和機器人配套 |
1 |
|
|
