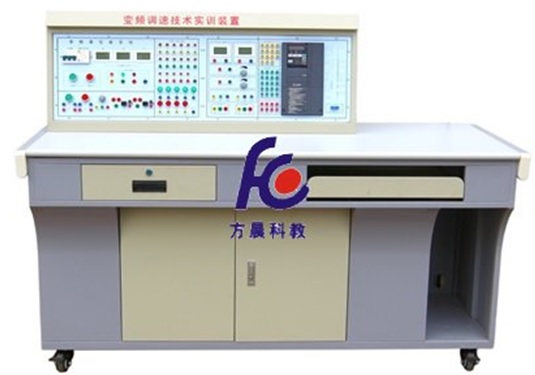

一、變頻調速技術實訓裝置概述
變頻調速技術實訓裝置是在總結當前變頻調速實訓教學設備的基礎上，變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱FR-A740-0.75K變頻器，帶有RS485通信接口。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。
二、變頻調速技術實訓裝置技術性能
（1）輸入電源：三相四線（或三相五線）～380V±10% 50Hz（采用無線控制）
（2）工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
（3）裝置容量：＜1KVA
（4）重 量：＜110Kg
（5）外形尺寸：1550mm×700mm×1300mm
（6）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、變頻調速技術實訓裝置組成
實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（1）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1.1）.交流電源控制單元：
380V交流電源U、V、W輸入熔斷器（采用RT28-32 3P熔斷器）經空氣開關后給裝置供電，三只LED數字電壓表，用來觀察三相線電壓監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護；三相四線輸出插座2只，220v市電插座2只供儀器使用。
（1.2）直流電源、直流電壓/電流表、邏輯輸出及指示等：
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
（1.3）繼電接觸實訓組件：
提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線。
（1.4）變頻器實訓模塊：
裝置采用三菱FR-A740-0.75K高性能變頻器，三相380V交流供電，內置EMC濾波器，輸出功率0.75KW。集成RS485通訊接口，具有V/F控制、無傳感器矢量速度/轉矩控制、閉環高精度轉矩/速度/位置控制等工作模式；集成12路數字量輸入/9路數字量輸出，3路模擬量輸入/2路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。
變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
（2）三相鼠籠異步電機：交流380V/△
（3）電機導軌及光電編碼器一套
（4）實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計。
（5）每個實驗臺上配有一個主機模塊和多個實驗?zāi)K組成。
（6）物聯網電源無線總控制臺：
通過7寸彩色中文觸控屏的手持無線系統管理器查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能；控制范圍：網絡覆蓋的地方均可以控制；控制能力>100臺。
（6.1）、功能：
○1該設備以先進的物聯網控制技術，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
○2可對全部實驗室的100臺實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
○3每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室100臺實驗設備的電源開關無線控制。
○4配有上位機軟件，可通過平板電腦或者手機對實驗設備的電源開關進行控制。
（6.2）裝置配置：
○1物聯網控制終端：Wi-Fi模塊；3D仿真天線；支持iOS 8.0 / Android 4.0及以上
待機功耗≤1.1W無線標準2.4GHz 802.11b/g/n；額定電壓250V執行標準GB 2099.1 GB 1002
電流10A；功率2500W（阻性）
（6.3）上位機軟件功能
①在線設備掃描檢測
②通過WIFI網絡發送工作臺工作命令
③通過微信控制設備
④可以通過語音控制設備
⑤支持場景設置
⑥接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
⑦能控制100工作臺
⑧開關工作臺操作時間顯示

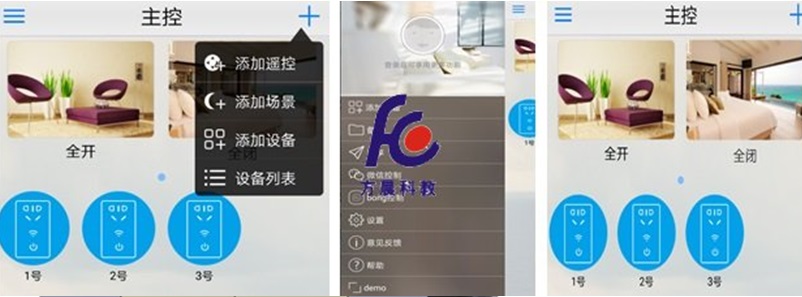

軟件界面
四、變頻調速技術實訓裝置實訓項目
繼電接觸控制實訓
1.三相異步電動機點動控制和自鎖控制
2.三相異步電動機Y/△換接啟動控制
3.三相異步電動機聯鎖正反轉控制
4.三相異步電動機延時正反轉控制
變頻控制實訓
5.變頻器功能參數設置與操作
6.變頻器報警與保護功能
7.多段速度選擇變頻調速
8.外部端子點動控制
9.外部端子遙控控制
10.控制電機運行時間操作
11.控制電機正反轉運動控制
12.電壓/電流監視器信號輸出及顯示
13.瞬間停電變頻器參數設定
14.外部模擬量（電壓/電流）變頻調速
15.基于變頻調速的RS485通信
16.基于三角波的變頻調速控制
17.三相異步電機的變頻調速
18.變頻恒壓供水模擬控制
19.刨床模擬控制（多段速選擇）
MCGS組態監控
20.直線加減速控制及顯示
21.基于三角波的變頻調速控制實時曲線
22.三相異步電機的變頻調速實時曲線
23.三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示
基于RS485的MCGS工控組態網絡通訊實訓
五、變頻調速技術實訓裝置清單：
|
序號 |
名 稱 |
型號（或規格） |
單位 |
數量 |
|
1 |
實驗臺 |
FCX-01 |
臺 |
1 |
|
2 |
實驗桌 |
1550mm×700mm×1300mm |
張 |
1 |
|
3 |
學生凳 |
塑鋼結構 |
張 |
3 |
|
4 |
繼電接觸實訓組件 |
|
套 |
1 |
|
5 |
變頻器實訓模塊 |
|
套 |
1 |
|
6 |
三相鼠籠異步電機 |
交流380V/△180W |
臺 |
1 |
|
7 |
電機導軌及光電編碼器 |
|
套 |
1 |
|
8 |
螺絲刀 |
一十字各2把 |
把 |
2 |
|
9 |
物聯網無線終端 |
每臺配1個 |
個 |
1 |
|
10 |
物聯網無線控制平板電腦 |
整個實驗室配置 |
個 |
1 |
|
11 |
MCGS仿真軟件 |
|
套 |
1 |
