一、概 述
“

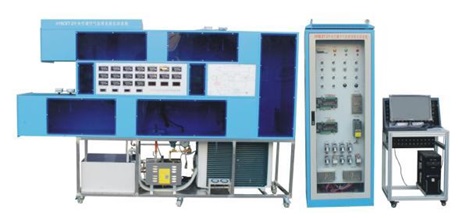

中央空調自控系統綜合實訓裝置”是以制冷/熱系統、循環水系統和空氣處理系統為控制對象，融合了傳感器技術、計算機技術、網絡通信技術和自動化控制技術，通過開發、設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行控制。在“中央空調自控系統綜合實訓裝置”中建立綜合計算機監控系統，通過直觀清晰的監控界面實現綜合監控與管理。
二、系統特點
1．裝置主體結構件采用不銹鋼材質，所有不銹鋼設備均進行不銹鋼精細拋光處理，造型美觀、結構合理
2．實訓裝置空氣處理風道采用高強度有機玻璃材質，實訓流程直觀清晰
3．實訓裝置采用一次回風設計，信號連接采用集中式端子排連接方式，接線方便
4.空氣處理系統既有完善的過程變量檢測，又有較先進的變頻控制執行機構，可完成多種模式下的控制技術的實訓
二、技術性能
1.了解中央空調空氣處理流程
2.了解制冷工作原理，掌握制冷機組操作方法
3.掌握中央空調自控系統中過程變量調節方法
4.了解不同工況下中央空調工作流程
5.掌握中央空調自控系統編程設計和上位監控工程組態設計
三、系統組成
中央空調系統是由換熱器、加濕器、過濾、風扇、傳感器等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業
實際應用展現出來，簡潔明了。采用帶標準LonWorks通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。
制冷系統：采用1匹壓縮機、殼管式蒸發器、風冷冷凝器、熱力膨脹閥、高低壓力控制器、高低壓力表及加液閥等組成；
循環水系統：采用工業磁力驅動泵、表冷器、水流開關及水箱等組成；
空氣處理系統：采用粗效過濾網、差壓開關、電動調節風閥、溫濕度傳感器及送風機等組成；
自控系統：本裝置可以實現變水流量控制和變風量控制；變水流量主要是通過DDC對變頻器的頻率進行控制，從而達到控制水泵的轉速，達到流量的調節。變風量主要是通過DDC對單相調壓模塊的控制，從而達到控制送風機的轉速，進行送風量的調節。
中央空調的基本認識
中央空調主要組成器件的結構及工作原理
中央空調的空氣處理系統工作原理
中央空調的水系統工作原理
中央空調的制冷系統常見故障的維修
中央空調的制熱系統常見故障的維修
四、實訓項目
1．封閉式系統制冷
2．直流式系統制冷
3．一次回風系統制冷
4．簡單回路的程序設計
5．制冷系統控制
6．控制器編程
7．監控系統設計組態
FCJK-1型 中央空調監控系統實訓平臺
一、概 述
“中央空調監控系統實訓平臺”集制冷系統、冷凍水系統、冷卻水系統、空氣處理系統、PLC、過程控制及工程組態監控系統于一體，可培養學生掌握中央空調技術專業理論知識和實踐技能，以及從事中央空調的冷凍水及冷卻水系統技術升級、改造設計、安裝、調試、維護、技術管理等方面的技能。適合各職業院校、培訓機構的自動控制、智能建筑、建筑設備與環境工程、供熱通風與空調工程技術、給排水工程技術、制冷和空調設備運用與維修等專業的實訓教學。
二、特 點
將實際工程系統圖形化，同時保證整個系統的完整性和合理性，能進行中央空調系統與監控系統的操作演示、PLC的安裝連接和操作編程、各種傳感器的安裝連接、監控系統的組態配置和控制、故障的設置及排除等實訓，便于學生觀察、了解各參數的變化情況和系統的工作狀況。
由監控系統軟件對中央空調系統進行遠程監控，實現水泵、閥門、流量和各點溫度參數的監視與控制，并提供組態軟件的安裝文件，便于學生對系統進行二次開發和設計。
部分器件的接口已獨立連接到面板上的相應接線端子，可通過專用的實訓導線連接電氣控制回路，方便對相關的執行元件和傳感器進行控制或數據采集。
三、技術性能
輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜1kVA
安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
四、實訓項目
1.系統組成與設備認識
2.傳感器校準
3.制冷系統監控
4.冷凍水系統監控
5.冷卻水系統監控
6.空氣處理系統監控
7.中央空調系統監控
8.水壓、水流和水溫等參數的測量
9.PLC控制器的操作與編程
10.組態軟件的實訓
FCLD-1型 冷凍水監控系統實訓裝置
一、概 述
“型冷凍水監控系統實訓裝置”集各種冷水機組的冷凍水系統、冷卻水系統及監控系統于一體，以培養掌握樓宇空調與制冷技術專業理論知識和實踐技能，從事樓宇空調、冷凍水及冷卻水系統的技術升級、改造設計、安裝、調試、維護、技術管理等方面的技能。適合職業院校、培訓機構的樓宇自動控制、智能建筑、建筑設備與環境工程、供熱通風與空調工程技術、給排水工程技術、制冷和空調設備運用與維修等專業的學生使用。
二、特 點
1.裝置是將實際工程系統圖形化，同時保證整個系統的完整性和合理性，整套實訓設備能進行冷凍水系統、冷卻水系統與監控系統操作的演示、DDC控制器的操作與編程、安裝與連接、水泵及各種傳感器的安裝與連接，監控系統的組態配置、控制及故障的設置及排除等，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。
2.控制器采用的是基于BACnet協議的DDC控制器，這種控制方式不但能夠使該系統獨立工作，還可以輕松的連接到與支持同類協議的其它產品構成智能建筑綜合管理系統（IBMS），實現現場數據的采集和開關控制，并通過LonWorks總線與上位機系統通信。
3.監控系統軟件，實現對冷凍、冷卻水系統的遠程監控，實現水泵、閥門、流量的控制，各溫度點參數的監視，并提供組態軟件的安裝文件，學生可通過組態軟件對系統進行二次開發和設計。
4.裝置部分器件均獨立連接到面板相應的接線端子上，通過專用的實驗導線連線，方便對任一點進行控制或數據采集。
5.整套實訓裝置集樓宇冷凍、冷卻水系統、監控軟件系統、模擬故障設置于一體，滿足對實訓的要求。
三、技術性能
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1kVA
4.安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
四、實訓項目
1.壓縮式制冷監控系統
2.冷卻水系統的監控
3.一級冷凍水系統的監控
4.二級冷凍水系統的監控
5.水壓、水流和水溫等參數的測量
6.冷凍水泵的啟停、故障檢測操作
7.冷卻泵的啟停、故障檢測操作
8.DDC現場控制器編程檢測操作
9.線路故障的判斷和處理
FCDB-1型 地源熱泵中央空調實訓裝置
一、產品概述
本裝置將地源熱泵空調系統微型化，完成地源熱泵空調系統可制冷、可供暖，還可提供生活衛生熱水，一機多用，一套系統可以替換原來的鍋爐加空調兩套裝置或系統；地源熱泵工作原理是根據卡諾循環原理，利用地下水、地表水等，借助壓縮機系統，通過消耗少量電能，不斷將水中大量的低品位熱能取出變成少量的高品位熱能，供給室內采暖。夏季機組冷卻水系統反向運行，把室內的余熱取出來，再釋放到地下或水中，以達到空調降溫的目地，而且夏季可儲藏能量，冬季釋放。
二、產品特點
1.實用性強 采用西門子S7-200可編程控制器，上位機軟件實時顯示系統運行狀態及數據；
2.綜合性強 裝置集制冷系統、電氣控制系統、循環水系統于一體，滿足對實訓的要求；
3.直觀性強 裝置展示了地源熱泵空調系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識。
三、技術參數
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤4kVA
4.安全保護：具有漏電流保護裝置，安全符合國家標準
四、實訓項目
1.掌握地源熱泵機組的原理與結構組成
2.地源熱泵空調系統電氣自動控制
3.地源熱泵空調系統夏季運行工況調試
4.地源熱泵空調系統冬季運行工況調試
5.生活衛生熱水供水配套系統的調試
FCJL-1型 供熱熱計量綜合實訓裝置
一、產品概述
集中供暖系統按戶計量熱量、按熱量計費是建筑供暖發展的趨勢，也是節能環保的一項基本措施。“THLKJL-1型供熱熱計量綜合實訓裝置”包含了雙管水平并聯式上供下回和加跨躍管單管順流式二種不同的用戶布置方式，分別采用熱量計量表和熱量分配表計量。系統配備電熱水鍋爐、供熱管道和散熱片，并設有膨脹水箱、循環水泵、自力式壓差控制閥、恒溫控制閥、自動排氣閥、熱量表和電子式熱量分配表等設備。本裝置適用于各院?？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。
二、技術性能
1.輸入電源：三相五線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜10kVA
4.有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,安全符合相關國家標準
三、系統配置
1.實訓臺
實訓臺采用不銹鋼結構，面板包括電源控制和系統流程圖部分。
2.雙管水平并聯式系統
主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表等組成，采用熱量表直接測量用戶散熱設備的熱量
3.加跨躍管單管順流式系統
主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、電子式熱量分配表等組成，采用電子式熱量分配表間接測定用戶散熱設備的熱量
4.供熱輔助設備
主要由自力式壓差控制閥、恒溫控制閥和自動排氣閥等設備組成
四、實訓項目
1.了解供暖熱計量系統的結構與不同管路形式
2.用熱量表直接測定用戶散熱設備的熱量
3.用電子式熱量分配表間接測定用戶散熱設備的熱量
4.熱力工況調節
FCGR-1型 城市集中供熱監控實訓系統
一、概 述
本系統主要由中心監控軟件、無線傳輸設備、西門子 PLC、變頻器、水泵以及水路管網等構成。中心監控軟件基于力控組態軟件開發而成,主要負責采集數據處理、人機界面和WEB發布等工作； PLC主要是安裝在供熱站中，用來采集現場溫度、壓力、流量、液位等信號數據并控制現場各調節閥。無線通信模塊主要將PLC采集到的各個供熱站數據經處理后通過無線GPRS網絡傳遞給中心監控軟件。變頻器接收控制器的信號并控制變頻泵的轉速，實現恒壓供熱。本系統采用1套中心監控設備及多套采集系統裝置，主要模擬城市供熱管網的監測、控制以及完成相關數據處理、存儲、分析、報表打印等任務。
二、特 點
1.不間斷直接自動采集各站熱力儀表的數據，并在每隔1～2秒后傳輸一次。數據的采集、傳輸和存儲在任何情況下不丟失，準確一致、可靠安全。
2.可通過歷史曲線，以總屏或分屏查看以往數據資料，并可進行打印和匯總報表。
3.在線監控?zé)崃x表的運行情況，實時監控瞬時流量、溫度、壓力和累計流量等參數，為平衡壓力、溫度提供有力的數據依據。
4.在內部局域網上的任意一臺電腦，都可通過數據備份服務器監控儀表運行情況。
三、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.系統容量：＜6.5kVA
4.安全保護：具有電流型漏電保護、接地保護，安全符合相關國家標準
四、系統配置
1.監控中心
以高可靠性的服務器、工控計算機為硬件基礎，采用WindowsNT系統平臺和力控組態軟件編制各數據分析處理軟件模塊，建立完整的監控平臺。
2.硬件配置
監控中心和客戶機（管理部門）組成的計算機局域網配置有下列設備：
(1)服務器 主要負責熱網管理系統的管理和監控，作為Web Server向本地客戶節點或遠端客戶節點提供經IE瀏覽的實時運行信息。完成對工控機上實時運行的主要數據（瞬時流量、累積流量、工作溫度、工作壓力、停汽時間、停汽時間日累積、設備工況、異常報警等）的歷史備份。客戶機可通過客戶端程序?qū)ξ募?wù)器上的熱網歷史數據進行瀏覽、曲線顯示和報表打印等。
(2)工控機 負責熱網系統的實時監控、通信管理。實時用戶數據曲線和報表的生成，實時用戶數據的管理。
(3)通信設備 數傳電臺、天饋線和避雷器（按無線通信配置）。
(4)其他設備 打印機、網卡、UPS電源及輔助件等。
五、實訓項目
1.供熱監控系統軟件的安裝
2.供熱監控系統軟件的調試
3.供熱管網的監測與控制
4.監測數據的處理、存儲、分析、報表打印
