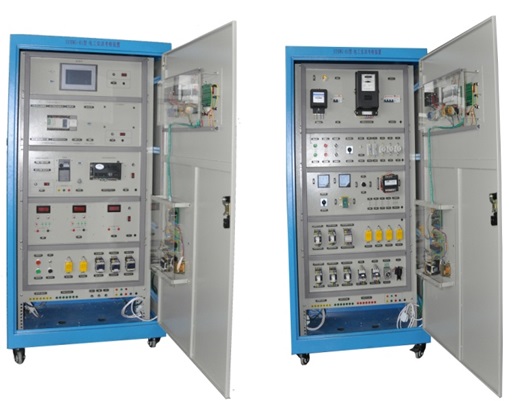

一、電工實訓考核裝置概述
本裝置可完成“電工技術”、“工廠電氣控制”、機床線路控制“可編程控制技術”、“變頻調速技術”等多門課程的實訓。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實訓訓練。本裝置采用標準配電柜為主體柜、雙面結構，包含如下資源：電源控制、三相交流電源、直流電源、勵磁電源、電樞電源、測量儀表、可編程控制器（三菱系列）、模擬量模塊、編碼器、彩色觸摸屏、變頻器（三菱系列）、控制軟件、交流接觸器、按鈕、指示燈、時間繼電器、熱繼電器、行程開關、中間繼電器、三相異步電機、直流電機等。適用于大學、專科院校及各類職業教育培訓機構的實訓教學、考核鑒定。
二、電工實訓考核裝置特點
1.本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其中一面裝有電源控制、交直流電源、測量儀表，低壓電氣器件，另一面裝有PLC、模擬量模塊、變頻器、直流調速模塊，該配電柜占地面積小，外形美觀；
2.電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統,實訓特點明顯，同時具有一定的擴展性；
3.技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；
4.提供過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用。
三、電工實訓考核裝置技術性能
1.輸入電壓：三相四線～380V±10% 50HZ
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m
3.裝置容量：＜1.5kVA
4.外形尺寸：800mm ×600mm ×1800mm
5.設備重量：200kg
四、控制柜配置
（一）柜體
左、右柜壁為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板、鋁質材質；結實牢固、美觀大方。
（二）柜門
裝有1只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
（三）內部配置模塊
用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線，接近工業實際現場，實訓特點明顯。
1.交直流電源
直流電源
勵磁電源：直流220V，具有短路保護
電樞電源：直流0～220V連續可調電源一路，具有短路保護
直流穩壓電源：220V、24V、12V、5V，具有短路軟截止自動恢復保護功
能
交流電源：
設有變壓器一組，變壓器原邊根據不同的接線可加220V,也可加380V交流
電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓。
提供過壓、過流、漏電保護，當如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；
2.儀器儀表
提供交流數字電壓表，測量范圍為0～500V，量程自動切換，精度為0.5級，三位半數顯。
直流數字電壓表，測量范圍為0～1000V，分2V、20V、200V、1000V四檔，直鍵開關切換，三位半數顯，精度為0.5級。
直流數字電流表，測量范圍為0～2000mA，分20mA、200 mA、2000 mA四檔，直鍵開關切換，三位半數顯，精度為0.5級。
3.電氣元件
提供三相斷路器，二相斷路器，二相電能表、三相電能表、互感器、熔斷器（5A）、交流接觸器、熱繼電器、數字式時間繼電器、速度繼電器、按鈕開關（常開、常閉）、急停按鈕、行程開關、能耗制動變壓器、整流橋、能耗制動電阻、大功率電阻、信號指示燈（紅、綠、白、黑）、萬能轉換開關、選擇按鈕、交流電壓表、交流電流表、功率因數表等。
4.可編程控制器模塊
配有日本三菱PLC FX1N-40MR（24路數字量輸入16路數字輸出）。模擬量模塊FXON-3A模擬量模塊（2入/1出），通信模塊，含RS485通信；采用DIN導軌固定安裝于電氣柜中，SC-09通信編程電纜，GX Developer編程軟件，MCGS工控組態軟件，仿真教學軟件。
利用專用導軌固定安裝于控制柜內部實訓板上，主機開關量、模擬量接線端子均已通過防空插座引到控制柜外部，方便與實訓模塊的連線。另外還將這些端子通過走線槽引到控制柜內部實訓板中的專用端子排上，學生自己動手接線、布線、接近工業實際現場，實訓特點明顯。
5.變頻器模塊
日本FR-D720S-0.4KW變頻器，具有RS485通信端口，配有變頻器與PLC通信編程電纜。
6.工業觸摸屏模塊
配有昆侖通態7英寸觸摸屏：DC24V供電，彩色觸摸屏，配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。
7.直流開關電源模塊
配有一只24V開關電源模塊，用于給三菱主機、三菱觸摸屏等進行供電。
8.直流調速模塊
直流電機調速控制實訓組件：由專用驅動模塊、隔離電路等裝組成。
9.不銹鋼電機導軌、光碼盤測速系統及數顯轉速表（光電編碼器）。帶有電壓反饋和脈沖反饋。
10.三相異步電機（帶速度繼電器）：一臺，380V、180W
11.直流電動機：一臺 DCC20V、50W
五、 軟件
1、工業4.0仿真實訓軟件軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行PLC電氣控制仿真、電工電子仿真、氣動仿真、液壓仿真、傳感器仿真等工業常用技術仿真
1）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
2）電工電子仿真
（1）接線仿真
01具有過載保護的正轉控制接線仿真、02雙重互鎖的正反轉控制接線仿真、05接觸器星形、三角形控制接線仿真、06時間繼電器接線仿真、07三相電動機機械制動控制電路仿真
（2）電路仿真
01具有過載保護的正轉控制仿真、02雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04自耦降壓起動仿真、05接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真
（3）排故仿真
01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、12利用電流繼電器控制繞線式異步電動機起動控制線路排故、13c620車床電氣控制排故、兩地控制連線等
（4）原理仿真
變壓器工作原理、步進電動機工作原理、單向異步電動機工作原理、電度表工作原理、兩地控制燈電路、鉗型電流表原理、熱繼電器工作原理、伺服電動機工作原理、兆歐表工作原理、塑殼式斷路器工作原理、交流接觸器原理等
（5）電機拆裝仿真，三相異步機拆分、單相異步機拆分等
（6）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表等
3）氣動回路仿真
（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真
（2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。
（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。兩種運行狀態自動切換，當連接外部設備時自動切換為在線仿真，無外部設備連接時為離線仿真即模擬運行。
軟件中離線仿真13個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、單作用氣缸的速度控制回路4、單作用氣缸的速度控制回路5、雙作用氣缸單向調速回路6、雙作用氣缸單向調速回路7、雙作用氣缸的速度控制回路一 8、雙作用氣缸的速度控制回路二 9、壓力控制回路 10、計數回路 11、延時回路 12、用機械行程閥的單往復控制回路 13、過載保護回路。
離線、在線自動切換的15個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、速度換接回路4、緩沖回路5、互鎖回路6、用行程開關的單缸往復運動回路7、單缸連續往復動作回路8、直線缸、旋轉缸順序動作回路9、多缸順序動作回路10、雙缸同步動作回路11、四缸聯動回路12、卸荷回路13、或門型梭閥的應用回路14、快速排氣閥的應用回路15、高低壓切換控制回路。
（4）設置14路“考考你！”當點開了“考考你”對話框回路自動設置故障，當回答正確或關閉“考考你”對話框，故障自動接觸，回路正常仿真。14路“考考你”包括模擬故障有：1單作用氣缸故障2、電磁閥故障3、雙作用氣缸故障4、調節閥故障5、節流閥故障6、手動換向閥異常7、節流閥堵死故障8、行程開關故障9過濾三聯件故障10、氣容故障11、行程閥故障12、順序閥故障13、行程開關失靈14、負載阻力過小
4）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。
a)多級高壓回路b) 減壓回路c)先導式溢流閥缷荷回路d)順序平衡回路e) 回油節流調速回路 f)旁路節流調速回路 g)液壓缸差動連接回路 h) 三位四通電磁換向閥換向回路 i)液控單向閥鎖緊回路 j)順序閥控制順序動作回路k)壓力繼電器控制順序動作回路 l)行程開關控制順序同步回路 m)調速閥控制同步回路 n)液壓馬達回油節流調速回路 o)二位四通電磁閥換向回路 p)手動閥換向回路 q)速度換接回路 r) 二位二通缷荷
5）傳感器仿真
（1）溫度變送傳感器器仿真包含溫度變送傳感器模擬拆裝；溫度變送傳感器模擬接線；溫度變送傳感器模擬運行仿真
（2）液位傳感器仿真包含液位傳感器模擬拆裝；液位傳感器模擬接線；液位傳感器模擬運行仿真
（3）流量傳感器仿真包含流量傳感器模擬拆裝；流量傳感器模擬接線；流量傳感器模擬運行仿真
2、自動化創新物聯網應用云平臺模塊
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1）數據云系統上傳2）手機app數據查詢3）歷史數據查詢4）數據分析統計5）短信報警6）微信報警7）微信反向控制8）二次開發
（1）物聯網自動化應用軟件
1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
4）設備報警：對設備急停按鍵做的模擬設備故障報警進行微信報警，同時可以實現短信及郵箱報警。報警范圍包括模擬量，開關量的上下線、閥值等狀態進行設置報警。
（2）終端包含：1）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理
3、實驗室遠程管理系統軟件
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
4、維修電工職業資格考評軟件
能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。
1）直流電與電磁的基本知識。2）交流電路的基本知識。3）常用變壓器與異步電動機。4）常用低壓電器。5）半導體二極管、晶體三級管和整流穩壓電路。6）晶閘管基礎知識。7）電工讀圖的基本知識。8）一般生產設備的基本電氣控制線路。9）供電和用電的一般知識等考核
五、實訓內容
可編程控制技術
1、PLC控制三相異步電機電機啟停
2、PLC控制三相異步電機電機順序啟停
3、PLC控制三相異步電機點動和自鎖控制
4、PLC控制三相異步電機Y-△啟動控制（含時間調節）
5、PLC控制三相異步電動機正反轉控制
6、PLC控制三相異步電機帶限位自動往返控制變頻調速技術
變頻調速技術
1、變頻器功能參數設置與操作（面板操作）
2、變頻器功能參數設置多段速度選擇變頻調速
3、基于PLC控制的多段速度選擇變頻調速
4、基于PLC通信方式的多段速度選擇變頻調速
5、電位器控制變頻器外部電壓調速
6、基于PLC模擬量方式的變頻器閉環調速（控制變頻器外部電壓）
7、基于PLC通信方式的變頻器開環調速
8、基于PLC通信方式的變頻器閉環定位控制
觸摸屏組態控制技術
1、觸摸屏組態控制三相異步電機啟停
2、觸摸屏組態控制三相異步電機正反轉
3、觸摸屏組態控制三相異步電機運行時間
4、觸摸屏組態控制變頻器調速
5、觸摸屏組態控制直流電機調速
直流電機調速技術
1、直流電機的啟停控制
2、直流電機PWM調速
3、直流電機外部電位器調速
4、基于PLC模擬量直流電機閉環調速系統
低壓電氣實訓
1、三相異步電動機接觸器自鎖控制線路
2、三相異步電動機接觸器點動控制線路
3、三相異步電動機的多地控制
4、接觸器聯鎖的正反轉控制線路
5、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6、雙重聯鎖的三相異步電動機正反轉控制線路
7、三相異步電動機定子串電阻減壓啟動手動控制線路
8、三相異步電動機定子串電阻減壓啟動自動控制線路
9、Y-△啟動自動控制線路
10、單向減壓啟動及反接制動控制線路
11、能耗制動的控制線路
12、三相異步電動機的順序控制
13、工作臺自動往返控制線路
14、單相電度表直接/間接接線
15、單相電度表經電流互感器的接線
16、三相三線電度表直接接線
17、電壓表、電流表安裝電路
18、一只電流互感器用于單相回路的接線
19、電流互感器與電流表配用接線
20、萬能轉換開關和電壓表測量電壓接線
六、配置清單
|
柜體 |
|
1 |
柜體 |
900×650×1800mm |
套 |
1 |
|
2 |
安裝板 |
|
塊 |
10 |
|
3 |
保險座 |
含5×20保險 5A |
套 |
6 |
|
4 |
報警記錄儀 |
|
套 |
2 |
|
5 |
啟動按鈕 |
NP4-11BN 綠 點動 |
只 |
2 |
|
6 |
停止按鈕 |
NP4-11BN 紅 點動 |
只 |
2 |
|
7 |
急停按鈕 |
NP4-11蘑菇頭 紅 |
只 |
2 |
|
8 |
漏電開關 |
DZ47LE32 C16 3P+N |
只 |
2 |
|
9 |
電壓表 |
6L2 450V |
只 |
2 |
|
10 |
電流表 |
6L2 5A |
只 |
2 |
|
11 |
萬能轉換開關 |
LW8D-YH3/3 |
只 |
2 |
|
12 |
面板 |
|
塊 |
2 |
|
安裝板部分 |
|
1 |
觸摸屏 |
昆侖通泰7吋 |
只 |
1 |
|
2 |
通訊口 |
DB9 公 |
只 |
1 |
|
3 |
通訊口 |
DB9 母 |
只 |
2 |
|
4 |
USB接口 |
觸摸屏轉接 |
只 |
1 |
|
5 |
大紅開關 |
13×28mm |
只 |
5 |
|
6 |
保險座 |
黑 |
只 |
5 |
|
7 |
變頻器 |
D720S 0.4KW |
只 |
1 |
|
8 |
多圈電位器 |
1K 含旋鈕 |
只 |
1 |
|
9 |
電樞電源 |
帶控制端 |
只 |
1 |
|
10 |
PLC主機 |
FX1N-40MR |
只 |
1 |
|
11 |
通訊模塊 |
485BD |
只 |
1 |
|
12 |
擴展模塊 |
FX0N-3A |
只 |
1 |
|
13 |
直流數字電壓表 |
0-2000mA |
套 |
1 |
|
14 |
直流數字電壓表 |
0-300V |
套 |
1 |
|
15 |
交流數字電壓表 |
0-500V |
套 |
1 |
|
16 |
按鈕開關 |
NP4-11BN紅點動 |
只 |
3 |
|
17 |
按鈕開關 |
NP4-11BN綠點動 |
只 |
3 |
|
18 |
按鈕開關 |
NP4-11BN黑點動 |
只 |
1 |
|
19 |
旋鈕開關 |
NP4-11 黑 |
只 |
1 |
|
20 |
大紐子開關 |
9支腳 |
只 |
1 |
|
21 |
十字開關 |
直徑22 常開自復位 |
只 |
1 |
|
22 |
萬能轉換開關 |
LW8D-YH3/3 |
只 |
1 |
|
23 |
萬能轉換開關 |
LW8D 4組觸點 2檔 |
只 |
1 |
|
24 |
漏電開關 |
DZ47LE32 C16 4P |
只 |
1 |
|
25 |
漏電開關 |
DZ47LE32 C16 2P+N |
只 |
1 |
|
26 |
行程開關 |
YBLX-K1/311 |
只 |
6 |
|
27 |
單相電度表 |
DD862-2/4 |
只 |
1 |
|
28 |
三相三線無功表 |
DX865-2/4 |
只 |
1 |
|
29 |
白熾燈 |
含座 15W 綠 |
套 |
1 |
|
30 |
保險座 |
RT14-20含3A保險 |
套 |
2 |
|
31 |
陶瓷保險座 |
RL1-15 含3A保險 |
套 |
3 |
|
32 |
電壓表 |
6L2 450V |
只 |
1 |
|
33 |
電流表 |
6L2 5A |
只 |
1 |
|
34 |
電流互感器 |
BH-0.66 30/5 |
只 |
1 |
|
35 |
控制變壓器 |
BK150 0/6.3/12/20/20/36/110 |
只 |
1 |
|
36 |
交流接觸器 |
CJX2-1210 AC220V |
只 |
9 |
|
37 |
輔助觸頭 |
F4-11 |
只 |
5 |
|
38 |
輔助觸頭 |
F4-22 |
只 |
1 |
|
39 |
熱繼電器 |
含座 5A NR2-11.5 |
套 |
2 |
|
40 |
時間繼電器 |
含座 JSZ3A-D 220V |
套 |
1 |
|
41 |
開關電源 |
5V/12V/24V |
只 |
|
|
42 |
電磁鐵 |
220V |
只 |
1 |
|
43 |
電阻 |
75Ω/75W |
只 |
3 |
|
44 |
電阻 |
10Ω/25W |
只 |
1 |
|
45 |
二極管 |
5408 |
只 |
4 |
|
46 |
接線柱 |
|
個 |
若干 |
|
47 |
接線端子 |
|
個 |
若干 |
|
48 |
線槽 |
30×30 |
米 |
20 |
|
49 |
有機玻璃 |
|
套 |
4 |
|
50 |
機柜安裝螺絲 |
|
套 |
40 |
|
51 |
PLC編程線 |
三菱 |
條 |
1 |
|
52 |
觸摸屏下載線 |
|
條 |
1 |
|
53 |
PLC變頻器通訊線 |
DB9 1:1 |
條 |
1 |
|
54 |
維修電工職業資格考評軟件 |
上海方晨 |
套 |
1 |
|
55 |
實驗室遠程管理系統軟件 |
上海方晨 |
套 |
1 |
|
56 |
自動化創新物聯網應用云平臺模塊 |
上海方晨 |
套 |
1 |
|
57 |
工業4.0仿真實訓軟件軟件 |
上海方晨 |
套 |
1 |
