一、概 述

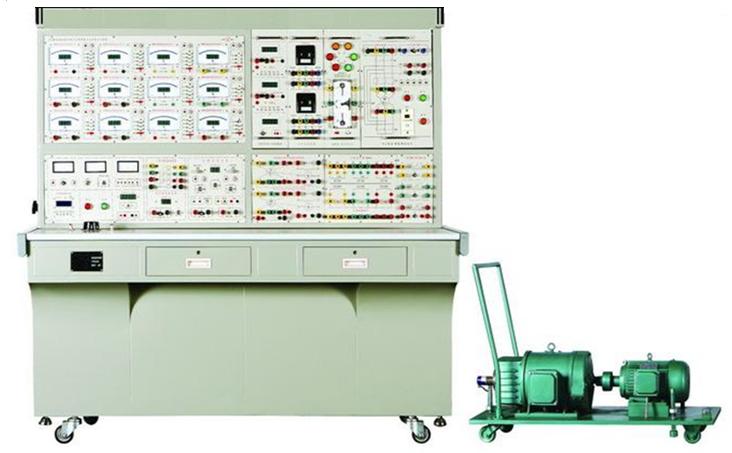

“FCET-1型電機及電氣技術綜合實驗裝置”是針對“電機學”、“電機與拖動”、“微特電機”、“電機控制”、“繼電接觸控制”、“可編程控制器技術”及“工廠電氣控制”等課程實驗教學的需求而研制，它集成了隔離變壓器，三相可調交流電源，高壓直流電源，電壓型漏電保護裝置、電流型漏電保護裝置，三相電源短路保護，定時兼報警記錄儀，缺相指示、相序檢測及過壓指示，數模雙顯直流電壓/電流表（整體表），真有效值數模雙顯交流電壓表/電流表（整體表），單三相功率、功率因數表，轉矩、轉速輸出功率測試，繞線異步電動機轉子起動電阻、可調電阻器、電容器、三相同軸聯動可調電阻器、電抗器，不銹鋼導軌，各種電機等于一體，同時配有豐富的實驗掛箱可供用戶選擇，該裝置設計合理、功能先進、性能穩定可靠。適合高等院校、職業學院、中等專業學校、職教培訓中心（所）等實驗教學。
二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.重 量：580kg
5.外形尺寸：172cm×73cm×170cm
三、裝置的基本裝備
（一）MET01電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1.交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源(配有一臺三相同軸聯動自耦調壓器（規格1.5kVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)可調交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓電壓。
2.高壓直流電源兩路
提供220V(0.5A)勵磁電源及40～250V(3A)連續可調穩壓電樞電源(有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，設有一只直流數字電壓表，通過開關切換，監示勵磁及電樞電源輸出電壓。
3.三相電源輸入檢測模塊
具有缺相指示、相序檢測及過壓指示功能。當輸入設備的三相電源電壓缺少任何一路或者兩路，控制屏面板上的相應指示燈亮；當三相電源電壓正常時自動檢測輸入電源的相序關系（相序正常時指示燈指示“正序”，否則指示“反序”；當電網單相電壓值大于255V時自動發出聲光報警信號。
4.人身安全保護五大體系
設有三相隔離變壓器一組(三相電源經鑰匙開關和接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電壓型漏電保護器1，如果隔離變壓器前的線路有漏電現象，即能實施保護并切斷輸出電源；
設有電壓型漏電保護器2，如果隔離變壓器后的線路及實驗過程中的接線等有漏電現象，即能發出聲光告警并切斷輸出電源；
設有電流型漏電保護器，控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源；
強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
5.儀器、儀表保護體系
設有交流過流、短路保護器，如果三相隔離變壓器或三相調壓器輸出電流大于3.5A或線路錯接短路時，即能發出聲光告警并切斷輸出電源；待用電或線路故障排除后方可重新啟動控制屏，對交流電源起到良好的保護作用；
設有直流高壓電源過壓、過流、過熱及短路保護器，如果直流高壓電源輸出出現過壓、過流、過熱、及線路錯接短路時，即能發出聲光告警并切斷輸出電源，待用電或線路故障排除后自動恢復輸出，對直流高壓電源起到良好的保護作用；
設有儀表超量程保護器，如果被測電壓、電流大于測量儀表量程時，即能發出聲光告警并切斷輸出電源，待選擇正確量程后可重新啟動使用，對儀表起到良好的保護作用。
6.定時器兼報警記錄儀（服務管理器）
采用藍屏液晶顯示器，中文菜單顯示，直觀、清晰；通過鍵控單元操控完成時間設定、定時報警設定、解除設置等操作，具有切斷電源及記錄各種告警次數等功能。
7.數模雙顯直流電壓、電流表（整體表）
數模雙顯直流電壓表兩只：測量范圍為0～±500V，分2V、20V、200V、500V四檔，直鍵開關切換量程，輸入阻抗10MΩ，精度為0.5級，具有超量程聲光報警、指示及切斷總電源功能。
指針表：鏡面式、雙刻度線、中零表頭結構，反應靈敏，讀數快、可直接測量正負電壓；
數顯表：四位數碼管顯示，自動判斷、顯示被測電壓極性，讀數準確、方便。
數模雙顯直流毫安表兩只：測量范圍為0～±2000mA，分2mA、20mA、200mA、2000mA四檔，直鍵開關切換量程，精度為0.5級，具有超量程聲光報警、指示及切斷總電源功能。
指針表：鏡面式、單刻度線、中零表頭結構，反應靈敏，讀數快、可直接測量正負電流；
數顯表：四位數碼管顯示，自動判斷、顯示被測電流極性，讀數準確、方便。
數模雙顯直流電流表兩只：測量范圍0～5A，分20mA、200mA、2A，5A四檔，直鍵開關切換量程，精度為0.5級，具有超量程聲光報警、指示及切斷總電源功能。
指針表：鏡面式、雙刻度線、中零表頭結構，反應靈敏，讀數快、可直接測量正負電流；
數顯表：四位數碼管顯示，自動判斷、顯示被測電流極性，讀數準確、方便。
8.真有效值數模雙顯交流電壓表、電流表（整體表）
真有效值數模雙顯交流電壓表三只：測量范圍為0～500V，分2V、20V、200V、500V四檔，直鍵開關切換量程，輸入阻抗10MΩ，精度為0.5級，具有超量程聲光報警、指示及切斷總電源功能，能對交流信號（20Hz～20kHz）進行真有效值測量。
指針表：鏡面式、指針顯示，反應靈敏、讀數快；
數顯表：四位數碼管顯示，讀數準確、方便。
真有效值數模雙顯交流電流表三只：測量范圍為0～5A，分20mA、200mA、2A、5A四檔，直鍵開關切換量程，精度為0.5級，具有超量程聲光報警、指示及切斷總電源功能，能對交流信號（20Hz～20kHz）進行真有效值測量。
指針表：鏡面式、指針顯示，反應靈敏、讀數快；
數顯表：四位數碼管顯示，讀數準確、方便。
9.繞線異步電動機轉子起動電阻、電阻、電容器
提供0Ω、2Ω、5Ω、15Ω、36Ω可調電阻一組，1µF/450V、2µF/450V、35µF/450V、4µF/450V電力電容各一只，10kΩ/8W、20kΩ/8W功率電阻各一只。
10.可調電阻器
提供900Ω×2/0.41A及90Ω×2/1.3A瓷盤電阻各三組。
11.三相可調電阻器、電抗器（多種用途）
一組1300Ω×3/0.5A三相同軸聯動可調電阻器，即可單相負載，又可作三相負載；
一組由三只127V/0.5A固定電抗和一只0.6kVA、0～450V三相同軸聯動自耦調壓器組成的三相同軸聯動可調電抗器，既可作固定電抗和可調電抗（單、三相），又可作自耦調壓器（單、三相）。
12.控制屏正面凹槽內，設有兩根不銹鋼鋼管，可掛儀表及實驗部件。凹槽底部設有多個藍色單相三芯220V電源插座給實驗部件供電用?？刂破羶蓚?cè)設有單相三極220V電源插座、三相四極380V電源插座及串口座。實驗臺照明用220V、40W的日光燈一盞。
13.控制屏后面設有220V冷卻風扇一只，實驗時對負載起到冷卻作用，保證負載能夠長時間使用。
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面；實驗桌底部裝有四個萬向輪和四個固定調節機構，便于移動和固定。
