一、概述

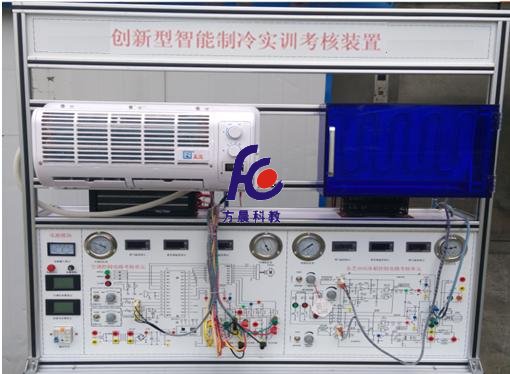

新型智能制冷與冰箱實訓考核裝置系統由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等。
裝置適合機電、動力工程類專業的實訓，適合制冷及相關專業的中級、高級工的技能鑒定及考核。
二、使用條件
1、輸入電源：單相三線220V±10％ 50Hz
2、工作環境：溫度-10～40 相對濕度≤85％（25℃）
3、整機容量：≤1.5KVA
4、安全保護：短路保護、過載保護、漏電保護。
三、裝置配備
1、采用鋁合金實訓臺，配置有空調制冷系統管路、直冷電冰箱制冷系統管路、安全插端子排，壓力表（1.8MPa）2只（3.8 MP）2只等
2、電源儀表模塊：包括漏電短路器，數顯式電壓表（0～250V） 1只，數顯式壓縮機電參數表（0～5A）2只、電源插座，安全連線等。
3、分體空調控制線路模塊：包括空調控制板，數字顯示屏，遙控接收板，故障設置板，IO通信板，空調遙控器，電位器等及指示燈等。
4、直冷電冰箱控制線路模塊：包括東芝GR-204E電子式控制板，故障設置板，考核IO通信板，模擬電位器及工作指示燈等。
5、智能電冰箱控制線路模塊：智能冰箱控制板，數字顯示操作屏，電位器，指示燈等
6、熱泵型家用空調系統：包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡等
7、直冷式電冰箱系統：包括冰箱型壓縮機、PTC啟動器、碟形過電流過溫升保護器、鋼絲冷凝器、壓力表、模擬電冰箱箱體視液鏡、節流裝置等
四、可完成的實訓項目
1、制冷工專用工具的使用；
2、氣焊焊槍的使用與焊接；
3、制冷系統（冰箱、空調系統）管路的設計組裝；
4、制冷系統的保壓試驗；
5、制冷系統的檢漏操作；
6、制冷系統的抽真空與制冷劑加注；
7、制冷系統運行調試，實驗現象數據分析
8、空調控制電路電氣故障考核、故障分析判斷與故障排除；
9、冰箱控制電路電氣故障考核、故障分析判斷與故障排除；
10、電氣識圖和電氣設計。
五、故障考核部分：控制電路實訓故障包括：
空調電氣控制電路部分設置有 8 個故障：
1.穩壓管IC損壞
故障現象：空調遙控開機無反應，無法工作，電源電路穩壓管 7812 無+12V 電壓輸出。
2.穩壓管 IC7805 損壞
故障現象：空調遙控開機無反應，無法工作，電源電路穩壓管 7805 無+5V 電壓輸出。
3.室內溫度傳感器斷路 故障現象：空調遙控開機有反應，室內機工作正常，室外機不工作。溫度檢測電路故障。
4.壓縮機主繼電器 RLY1 觸點斷路 故障現象：室內機工作正常，室外風機工作正常，但壓縮機不工作。RLY1 繼電器故障。
5.室外風機繼電器 RLY3 觸點斷路
故障現象：室內機工作正常，室外風機不工作，壓縮機工作正常。RLY3 繼電器故障
6.四通閥繼電器 RLY4 觸點斷路 故障現象：制冷模式工作正常，無法進行制熱。RLY4 繼電器故障。
7.室內風機高速檔繼電器 RLY7 觸點斷路 故障現象：制冷、制熱均工作正常，但室內風機高速檔無法工作。RLY7 繼電器故障。
8.集成 IC3 第 13 腳無輸出 故障現象：制冷、制熱均工作正常，但室內風機中速檔無法工作。室內風機驅動電路故障。
204E 電冰箱控制電路部分設置有 8 個故障：
1.蒸發傳感器斷路：故障現象：壓縮機無法工作，其它工作正常
2.除霜傳感器斷路 故障現象：壓縮機工作正常，將切換開關打至電位器，調節除霜傳感器模擬調節至除霜位置 仍無法進行除霜。
3.二極管 D801 斷路：故障現象：壓縮機無法工作，其它工作正常
4.三極管 Q811 壞 故障現象：壓縮機無法工作，其它工作正常
5.三極管 Q812 壞 故障現象：壓縮機工作正常，將切換開關打至電位器，調節除霜傳感器模擬調節至除霜位置無法進行除霜。
6.電阻 R812 壞 故障現象：制冷壓縮機和除霜都無法工作
7.繼電器 RY01 壞 故障現象：壓縮機工作正常，流槽加熱管和除霜加熱管都不工作
8.繼電器 RY02 壞 故障現象：流槽加熱管和除霜加熱管都工作正常，但壓縮機不工作。
六、實訓組件配置
