一、電機控制及儀表照明電路實訓考核裝置概述

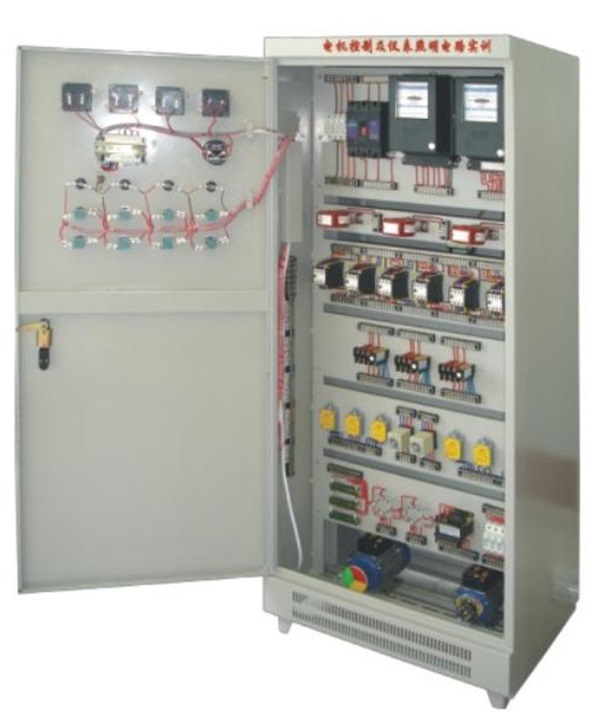

該裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該裝置采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。本裝置既可作為《工廠電氣控制》、《電機拖動》電路的操作實訓用。又能滿足維修電工的技能考核內容的要求。
二、電機控制及儀表照明電路實訓考核裝置特點
1.柜內已安裝有熔斷器、鈕子開關、交流接觸器、直流接觸器、時間繼電器、按鈕開關、信號指示燈、熱繼電器等各種實訓元器件、且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
三、電機控制及儀表照明電路實訓考核裝置技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm ×600mm ×1900mm
4.裝置容量：＜1.5kVA
四、電機控制及儀表照明電路實訓考核裝置實訓項目
1.三相異步電動機直接起動控制
2.三相異步電動機接觸器點動控制電路
3.三相異步電動機的兩地控制
4.接觸器聯鎖的正反轉控制電路
5.雙重聯鎖的正反轉控制電路
6.三相異步電機的手動順序控制電路
7.三相異步電機的自動順序控制電路
8.Y-Δ啟動自動控制電路
9.能耗制動的控制電路
10.反接制動控制電路
11.工作臺自動往返控制電路
12.三相異步電動機正反轉點動控制電路
13.帶有點動的自動往返控制電路
14.三相異步電動機接觸器自鎖控制電路
15.三相異步電動機單向點動控制電路
16.串電阻降壓起動控制電路
17.接觸器控制雙速電動機的控制線路
18.時間繼電器控制雙速電機的控制線路
19.C620車床電氣控制線路
20.電動葫蘆電氣控制線路
21.Y3150滾齒機控制電路
22.并勵直流電動機電樞回路串電阻二級起動控制
23.并勵直流電動機的正反轉控制電路
24.并勵直流電動機電樞回路串電阻調速電路
25.并勵直流電動機勵磁調速電路
五、實訓用電機
1.三相鼠籠式異步電動機
2.三相鼠籠式異步電動機
3.三相雙速異步電動機
4.直流并勵電動機
