一、儀表及照明電路實訓考核裝置概述

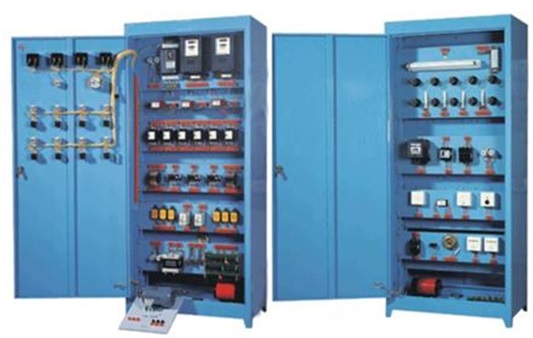

該裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該裝置采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。它既可用于對電工儀表和照明電路的操作實訓。也可作為電工技能考核設備。
二、儀表及照明電路實訓考核裝置特點
柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
三、儀表及照明電路實訓考核裝置技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm ×600mm ×1700mm
4.裝置容量：＜1.5kVA
四、儀表及照明電路實訓考核裝置實訓項目
1.白熾燈電路接線
2.日光燈電路接線
3.觸摸開關控制白熾燈電路接線
4.聲控開關控制白熾燈電路接線
5.人體感應開關控制白熾燈電路接線
6.兩地控制一盞燈接線電路
7.5層樓燈控制接線電路
8.單相電度表直接接線電路
9.單相電度表間接接線電路
10.三相三線電度表直接接線電路
11.三相三線電度表經電流互感器電路
12.功率因數表接線電路
13.電壓表、電流表接線電路
14.一只電流互感器用于單相回路的控制電路接線
15.三只電流互感器接成星型接線電路
16.三只電流互感器接成三角型接線電路
17.電流互感器與電流表配用接線電路
18.萬能轉換開關和電壓表測量三相電壓接線
