FC-QC003汽車?yán)鋮s系統示教板
一、產品簡介

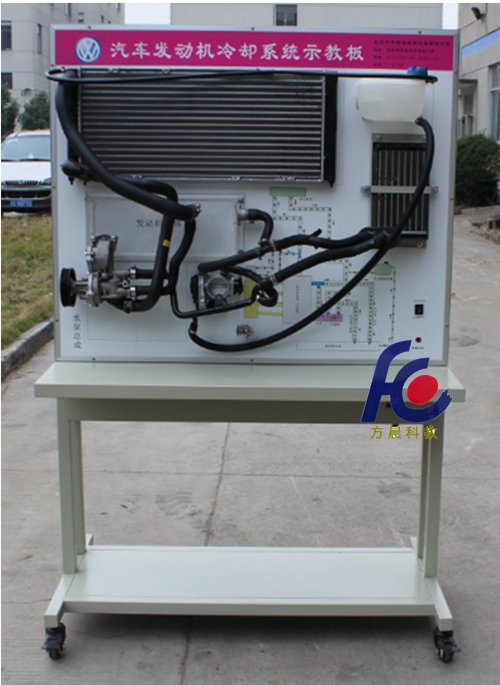

本設備為汽車發動機冷卻系統工作原理的示教板，具有較強的教學意義。在設備的展示面板上，齊全的布置著汽車?yán)鋮s系統的各種零部件。包含機散熱水箱、熱交換器、水泵、節溫器、節氣門總成、副水壺、全車水管等。展示面板上繪有高清工作原理圖，通過LED指示燈，直觀的了解發動機冷卻系統的運動路線和兩種溫度情況下的工作情況。本設備教學生動逼真、理論與實踐相結合，完整的了解汽車?yán)鋮s系統的工作原理，充分掌握汽車?yán)鋮s系統的全面知識。本示教板適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二、功能特點
1、系統認知：
通過真實的冷卻系統的汽車零部件，認識、了解冷卻系統各個部件。并了解各個零部件的內部結構和安裝位置。通過各個零部件的協同工作，掌握整體冷卻系統的結構組成和工作原理。
2、動態運行功能：操作控制開關，通過LED指示燈的走向，直觀了解冷卻夜的工作路徑。
通過改變不同的溫度設置，冷卻系統的路線有所改變，了解冷卻系統的在正常溫度和高溫的情況下冷卻液流的走向。
3、識圖與顯示功能
面板繪有高清晰度系統彩色系統原理圖，（與原廠圖相對應）提供識圖、讀圖教學知識。高亮度二極管指示燈，實時顯示冷卻系統的工作狀態。
4、便捷功能
在示教板的中部，設置課件擺放桌面，長度為30CM。在教學過程中，可以擺放一些工具或者學生筆記等學習用品。為授課老師與學員提供便利學習條件。實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
5、臺架工藝：實訓臺底座部分采用國標鋼性材料焊接，面板柜沖采用一次沖壓而成，臺架表面采用高溫噴塑處理，使設備耐油污強且不褪色，面板柜與底座可分離。控制臺簡單明了操作更為方便，本設備具有較強的實訓意義，外表整潔美觀，工作安靜。
6、面板工藝：
控制面板采用優質鋁塑板為面板，后襯塑料板，采用激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用。
7、教學指導：實驗臺配備詳細的使用說明和實訓指導資料，產品合格證，保修卡等。
8、在線課程教育學習系統
（1）（1）在線教育系統首頁須有投標企業LOGO，提供免費遠程汽車電氣培訓，汽車發動機培訓，驅動橋教學,動力電池培訓，發動機拆裝，全新帕薩特整車電路圖，新能源汽車驅動系統, 豐田普銳斯整車動力系統電路圖, 動力電池BMS系統，奧迪自適應巡航系統等技術培訓
（2）教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備，新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗；
（4）學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
三、技術參數：
1．外形尺寸：1200*650*1750
2．輸入電源：交流220V
3．工作電源：直流12V
4．工作溫度： -50℃～50℃；
