一、概述
低壓供配電技術成套實訓設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備。低壓供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

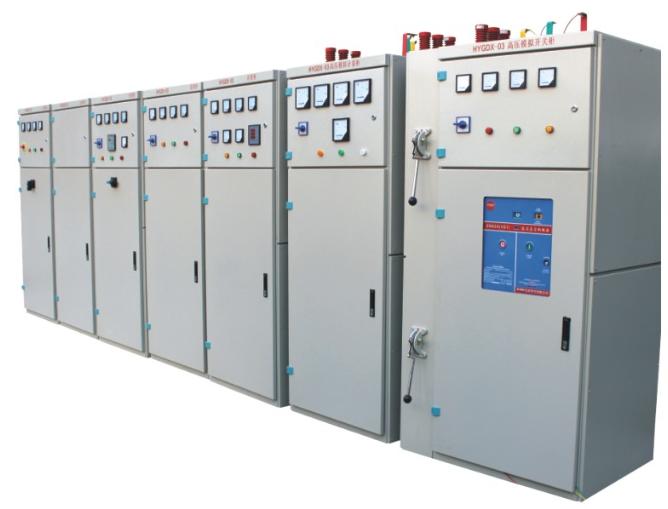

低壓供配電實訓考核設備（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。
采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
低壓供配電技術成套實訓設備適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。
低壓供配電技術成套實訓設備具有：⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；⑵系統性，真實反映供配電系統的結構；⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。
二、設備的功能和實訓項目
低壓供配電技術成套實訓設備包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
三、部分實訓項目：
1、配電系統運行方式實訓
2、低壓配電設備的倒合閘操作實訓
3、雙回路供電及聯絡柜操作實訓
4、互感器實訓
5、電流互感器接線方式
6、有功、無功電度表的接線實訓
7、多功能綜合儀表接線實訓
8、抄表實訓
9、開關電器實訓
10、低壓框架斷路器的原理與接線
11、低壓塑殼斷路器的原理與接線
12、隔離開關的原理與接線
13、手動功率因數補償實訓
14、自動功率因數補償實訓
15、低壓配電線路分級保護實訓
16、接地保護實訓
17、0.4KV照明系統配電實訓
18、0.4KV動力系統配電實訓
19、母線聯絡柜倒閘實訓
20、安全操作規程培訓
21、供配電工、維修電工職業技能鑒定考核訓練
四、型低壓供配電技術實訓設備主要配置、功能及主要性能、技術指標
|
序號 |
設備名稱 |
數量
（套） |
用途 |
功能要求 |
主要性能及技術指標 |
|
1 |
進線柜 |
1 |
總電源
控制 |
1、附進線帶漏電空氣開關（板后操作）
2、主斷路器可以手動操作也可以電動操作
3、帶有進線電壓指示儀表
4、可以進行各相電壓轉換操作
5、有三相電流指示儀表
6、斷路器板前操作
7、設備帶有前后有隔離保護鋼板
8、前后開有觀察窗
9、進線方式：上下均可進出線 |
1、斷路器：DW
2、電壓表： 450V
3、電流表：
4、互感器：
5、電壓轉換開關：LW5
6、空氣開關（帶漏電保護）： |
|
2 |
計量柜 |
1 |
電能
計量 |
有功功率顯示
無功功率顯示
有功電能計量
無功電能計量
綜合顯示儀表
電壓顯示
電流顯示
前后開有必要的觀察窗 |
電流互感器：
三相四線有功電度表：
三相四線無功電度表：
有功功率顯示：
無功功率顯示：
電壓表（指針式）：
電流表（指針式）：
綜合顯示儀表（數顯式）： |
|
3 |
補償柜 |
1 |
功率因
數補償 |
手動控制功能
自動控制功能
補償電容自動放電功能
補償電容自恢復功能
前后帶有觀察窗
電容保護采用斷路器保護
功率因數顯示
前后開有觀察窗 |
補償電容器：
接觸器：
小型斷路器：
功率因數表：
自動補償控制器： |
|
4 |
出線柜
（動力及照明柜
） |
1 |
動力及照明控制 |
抽屜式，帶有機械連鎖機構，帶有隔室每個控制單元帶有斷電保護和電壓指示
每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A |
塑殼開關：
接觸器：
電壓表： |
|
5 |
聯絡柜 |
1 |
聯絡 |
連通或者切斷兩個主柜之間電源 |
橋內接線方式 |
|
6 |
負載柜 |
1 |
動力、照明負荷 |
半開放式結構
負載小車帶單元控制
可移動，車輪帶自鎖裝置 |
感性負載10個單元，每個單元軸功率2.2KW
阻性負載10個單元，每個單元功率1KW |
|
7 |
安全防護材料與工具 |
1 |
1、絕緣手套2副
2、絕緣靴2副
3、絕緣地毯20㎡
4、套筒扳手1套（17件套）
5、梅花扳手1套（8件套）
6、呆頭扳手1套（8件套）
7、接地線（5M）
8、兆歐表(1000V)、
萬用表(MY60)、
鉗形表(5~200A)
9、電工常用工具 |
1、安全防護用品
2、安全防護用品
3、安全防護用品（正常的倒合閘、設備巡視、記錄防護）
4~9、電氣設備維護工具 |
1、安全防護用品應采用可在10KV環境下使用的合格產品。并能提供產品質量證明和企業資質證明。 |
|
8 |
安全
標志 |
1 |
安全
防護 |
|
|
