FC-160A型變頻恒壓供水技能考核裝置: 發布日期：2018-07-23 00:41:40; 瀏覽次數：140次; 咨詢電話：021-63541966 63541967; 關 鍵詞：FC-160A,型,變頻,恒壓,供水,技能,考,核裝置,; 分享到： QQ空間新浪微博騰訊微博更多; 下一個產品上一個產品

詳細介紹

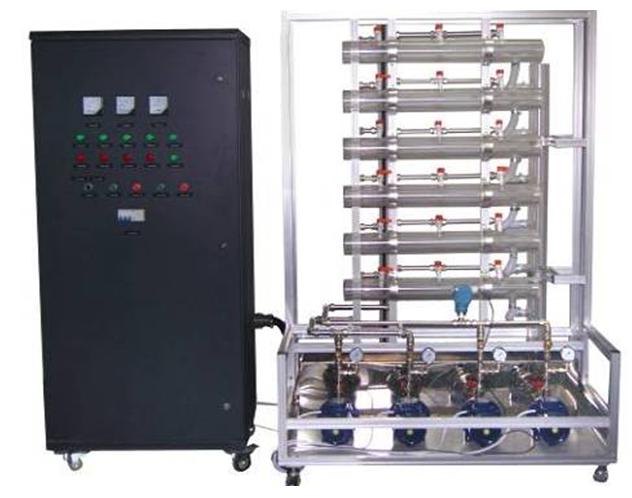

FC-160A型變頻恒壓供水技能考核裝置

系統概述:

裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備?？刂破脚_(tái)采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。

系統特點:

控制平臺采用PLC+變頻器的開放式控制結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控制方案，靈活性強。

控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。

控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。

控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。

1、配置清單

序號	器材名稱	型號/規格	數 量
1	PLC主機+模擬量模塊+通信模塊		1臺
2	變頻器		1臺
3	不銹鋼離心泵		4臺
4	壓力變送器		1只
5	壓力表		4只
6	鋁合金對象框架		1套
7	交流接觸器		8只
8	三極熱過載繼電器		4只
9	空氣開關		1只
10	指示燈		8只
11	組態軟件		1套
12	開關電源		1塊
13	控制屏		1臺
14	實驗桌		1臺

實訓項目

控制屏結構認識與調試

單泵控制變頻恒壓供水

雙泵切換變頻恒壓供水

生活水系統靜態壓力控制

生活水系統動態壓力控制

生活水系統的分時控制

夜間休眠模式下的供水

消防狀態控制

綜合控制系統
