一、技術性能
1. 輸入電源：三相四線 380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜200VA

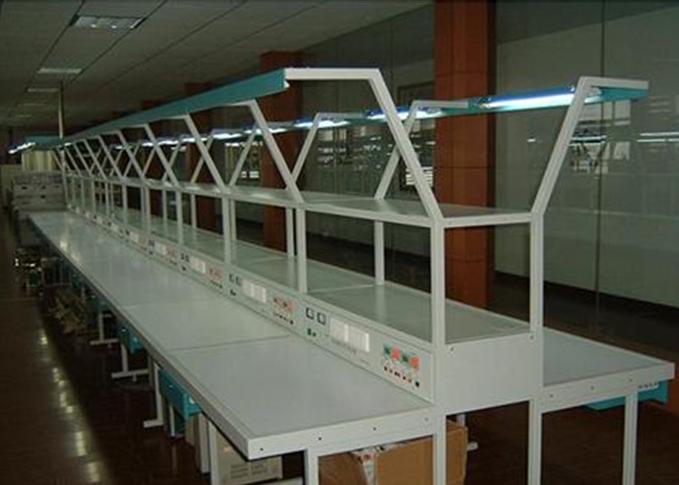

4. 外形尺寸：?jiǎn)蝹€(gè)實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,整條焊接裝配線的長度為11m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。一套生產線由15個實訓臺組成。
二、系統配置
實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺
實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工業型材6根、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.電源柜
電源柜的輸入電源為三相四線380V±10% 50Hz，電流20A，可以提供15套（既30臺）實訓臺的電源；且具有三相電源指示、漏電保護功能，使用安全可靠。實訓臺上照明、插座電源均設有控制開關（繼電接觸控制）。
3.實訓掛件（2套/臺）
1）直流電源單元
提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）信號源單元
信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。
4.實訓線路板（2套/臺）
|
序號 |
實訓線路板 |
能力目標 |
|
1 |
光控音樂門鈴 |
了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
|
2 |
可調式串聯型晶體管穩壓電路 |
了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
|
3 |
臺燈調光電路 |
了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
|
4 |
集成穩壓電源 |
了解三端集成穩壓電源LM317的接線方法和應用 |
|
5 |
門鎖防盜報警器 |
了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
|
6 |
聲光雙控節電燈 |
了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 |
|
7 |
調頻無線話筒 |
了解振蕩電路的工作原理 |
|
8 |
文氏橋振蕩器 |
掌握運放741的工作特點及振蕩器的工作原理和應用 |
|
9 |
模擬“知了”電子電路 |
掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
|
10 |
門鎖防盜報警器 |
進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
|
11 |
實用模擬自然風控制器 |
掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法； |
|
12 |
六管超外差式調幅收音機 |
掌握收音機的工作原理及調試方法 |
|
13 |
集成FM收音機 |
SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
|
14 |
編碼電子鎖電路 |
了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
|
15 |
七彩循環裝飾燈控制器 |
熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
|
16 |
LED數字鐘 |
熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法 |
5. 實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。
