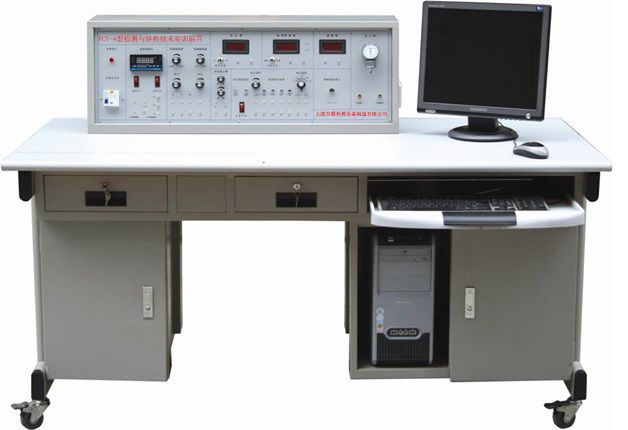

FCCGQ-1型傳感器技術實訓裝置
本裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求而研發的產品。適合高職院校、職業學校的儀器儀表、自動控制、電子技術與機電技術等專業的實訓教學。
一、裝置特點
1.實訓臺桌面采用高絕緣度、高強度、耐高溫的高密度板，符合環境保護標準。具有接地、漏電保護、采用高絕緣的安全型插座，安全性符合相關國家標準。
2.完全采用模塊化設計，將被測源、傳感器、檢測技術有機的結合，使學生能夠更全面的學習和掌握信號傳感、信號處理、信號轉換、信號采集和傳輸?shù)恼麄€過程。
3.緊密聯系傳感器與檢測技術的進展，全面展示傳感器相關的技術，以拓寬學生的眼界。
二、技術參數：
1.輸入電源：AC220V±5% 50±1Hz
2.額定電流：≤5A
3.直流電源：±5V ±15V
4.穩壓系數：±1%
5.電壓紋波：≤10mV
6.非線性誤差：≤5%
7.測量精度：≤1%
8.功 耗：100VA
9.輸出電流：1A
10.相對溫度：-5℃～40℃
11.對濕度：＜85%（25℃）
12.驗臺規格外形尺寸：1600×750×1100mm
三、主控臺功能：
（一）控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
四、三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
五、數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器種類及技術指標：（參考值）
|
序號 |
實 驗 模 塊 |
傳 感 器 名 稱 |
量 程 |
精 度 |
|
1 |
電阻霍爾式傳感器模塊 |
電阻式傳感器 |
± 2mm |
± 1.5% |
|
2 |
霍爾式傳感器 |
≥ 2mm |
0.1% |
|
3 |
電容式傳感器模塊 |
電容式傳感器 |
± 5mm |
± 1.3% |
|
4 |
電感式傳感器模塊 |
電感式傳感器 |
± 5mm |
± 3% |
|
5 |
光電式傳感器模塊 |
光電式傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
6 |
渦流式傳感器模塊 |
渦流式傳感器 |
≥ 1mm |
± 3% |
|
7 |
溫度式傳感器模塊 |
溫度式傳感器 |
0-100℃ |
± 2% |
|
8 |
|
磁電式傳感器 |
|
0 .5V/m |
|
9 |
壓電式加速度傳感器模塊 |
壓電式加速度傳器 |
1-30Hz |
± 2%/s |
|
10 |
光纖式傳感器模塊 |
光纖式傳感器 |
≥1.5mm |
± 1.5% |
|
11 |
壓力傳感器模塊 |
壓力傳感器 |
0-50kpa |
± 2% |
|
12 |
超聲波傳感器模塊 |
超聲波傳感器 |
20-60cm |
1cm |
|
13 |
|
MQ3氣敏傳感器 |
50-200ppm |
|
|
14 |
濕敏傳感器模塊 |
濕敏傳感器 |
10-95%RH |
± 5% |
|
15 |
|
霍爾式測速傳感器 |
0-2400轉/分 |
± 1.5% |
|
16 |
|
渦流測速傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
17 |
|
磁電測轉速傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
18 |
|
轉速傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
19 |
熱電偶、熱電阻傳感器
模 塊 |
K 型熱電偶傳感器 |
0-100℃ |
± 3% |
|
20 |
E型熱電偶傳感器 |
0-100℃ |
± 3% |
|
21 |
Pt100鉑電阻傳感器 |
0-100℃ |
± 3% |
|
22 |
Cu50銅電阻傳感器 |
0-100℃ |
± 3% |
|
23 |
移相器、相敏檢波器模塊 |
|
|
|
|
24 |
熱釋電紅外傳感器模塊 |
熱釋電紅外傳感器 |
|
3200V/W |
七、傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、本實訓裝置由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
八、傳感器實驗內容如下： 帶*實驗為思考實驗
|
1 |
電阻式傳感器的單臂電橋性能實驗 |
|
2 |
電阻式傳感器的半橋性能實驗 |
|
3 |
電阻式傳感器的全橋性能實驗 |
|
4 |
電阻式傳感器的單臂、半橋和全橋的比較實驗 |
|
5 |
電阻式傳感器的振動實驗* |
|
6 |
電阻式傳感器的電子秤實驗* |
|
7 |
變面積式電容傳感器特性實驗 |
|
8 |
差動式電容傳感器特性實驗 |
|
9 |
電容傳感器的振動實驗* |
|
10 |
電容傳感器的電子秤實驗* |
|
11 |
差動變壓器的特性實驗 |
|
12 |
自感式差動變壓器的特性實驗 |
|
13 |
差動變壓器的性能實驗 |
|
14 |
激勵頻率對差動變壓器特性的影響 |
|
15 |
差動變壓器的振動實驗* |
|
16 |
差動變壓器的電子秤實驗* |
|
17 |
光電式傳感器的轉速測量實驗 |
|
18 |
光電式傳感器的旋轉方向測量實驗 |
|
19 |
接近式霍爾傳感器實驗 |
|
20 |
霍爾傳感器的轉速測量實驗 |
|
21 |
霍爾傳感器的振動測量實驗 |
|
22 |
渦流傳感器的位移特性實驗 |
|
23 |
被測體材質對渦流傳感器特性的影響實驗 |
|
24 |
渦流式傳感器的振動實驗 |
|
25 |
渦流式傳感器的轉速測量實驗 |
|
26 |
溫度傳感器及溫度控制實驗（AD590） |
|
27 |
K型熱電偶的溫度控制實驗 |
|
28 |
熱電偶冷端溫度補償實驗* |
|
29 |
E型熱電偶的溫度控制實驗 |
|
30 |
Pt100鉑電阻的溫度控制實驗 |
|
31 |
Cu50銅電阻的溫度控制實驗 |
|
32 |
磁電式傳感器的特性實驗 |
|
33 |
磁電式傳感器的轉速測量實驗 |
|
34 |
磁電式傳感器的應用實驗* |
|
35 |
壓電加速度式傳感器的特性實驗 |
|
36 |
光纖傳感器的位移特性實驗 |
|
37 |
光纖傳感器的振動實驗 |
|
38 |
光纖傳感器的轉速測量實驗 |
|
39 |
壓阻式壓力傳感器的特性實驗 |
|
40 |
壓阻式壓力傳感器的差壓測量實驗* |
|
41 |
超聲波傳感器的位移特性實驗 |
|
42 |
超聲波傳感器的應用實驗 |
|
43 |
氣敏傳感器的原理實驗 |
|
44 |
濕度式傳感器原理實驗 |
|
45 |
氣體流量的測定* |
|
46 |
移相器實驗 |
|
47 |
相敏檢波器實驗 |
|
48 |
低通濾波器實驗 |
|
49 |
熱釋電紅外傳感器實驗 |

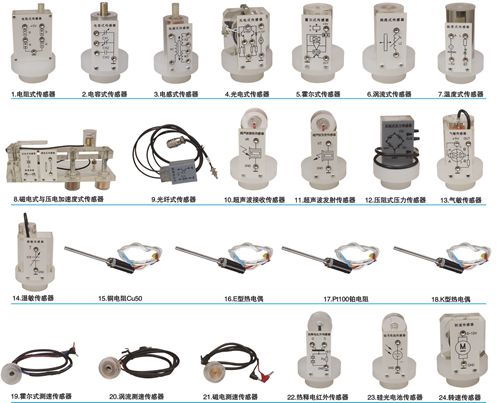

九、傳感器：圖片僅供實際按清單配置

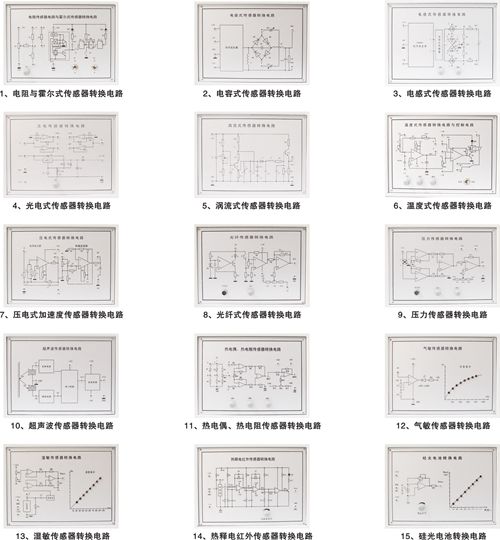

十、實驗?zāi)K：圖片僅供實際按清單配置
十一、傳感器配置清單：
|
序號 |
器 件 名 稱 |
單位 |
數量 |
備注 |
|
1 |
實訓臺 |
臺 |
1 |
|
|
2 |
實訓桌 |
張 |
1 |
|
|
3 |
升降圓凳 |
張 |
2 |
|
|
4 |
電阻式霍爾式傳感器轉換電路 |
塊 |
1 |
|
|
5 |
電容式傳感器轉換電路 |
塊 |
1 |
|
|
6 |
電感式傳感器轉換電路 |
塊 |
1 |
|
|
7 |
光電式傳感器轉換電路 |
塊 |
1 |
|
|
8 |
渦流式傳感器轉換電路 |
塊 |
1 |
|
|
9 |
溫度式傳感器轉換電路 |
塊 |
1 |
|
|
10 |
壓電加速度式傳感器轉換電路 |
塊 |
1 |
|
|
11 |
光纖式傳感器轉換電路 |
塊 |
1 |
|
|
12 |
壓力傳感器轉換電路 |
塊 |
1 |
|
|
13 |
超聲波傳感器轉換電路 |
塊 |
1 |
|
|
14 |
熱電偶、熱電阻傳感器轉換電路 |
塊 |
1 |
|
|
15 |
濕敏傳感器轉換電路 |
塊 |
1 |
|
|
16 |
熱釋電紅外傳感器轉換電路 |
塊 |
1 |
|
|
17 |
移相器、相敏檢波器、低通濾波器電路 |
塊 |
1 |
|
|
18 |
電阻式傳感器 |
個 |
1 |
|
|
19 |
電容式傳感器 |
個 |
1 |
|
|
20 |
霍爾式傳感器 |
個 |
1 |
|
|
21 |
電感式傳感器 |
個 |
1 |
|
|
22 |
光電式傳感器 |
個 |
1 |
|
|
23 |
渦流式傳感器 |
個 |
1 |
|
|
24 |
渦流測速傳感器 |
個 |
1 |
|
|
25 |
溫度式傳感器 |
個 |
1 |
|
|
26 |
磁電式傳感器 |
個 |
1 |
|
|
27 |
磁電測速傳感器 |
個 |
1 |
|
|
28 |
壓電加速度式傳感器 |
個 |
1 |
|
|
29 |
光纖式傳感器 |
個 |
1 |
|
|
30 |
壓力傳感器 |
個 |
1 |
|
|
31 |
超聲波傳感器 |
對 |
2 |
|
|
32 |
氣敏傳感器 |
個 |
1 |
|
|
33 |
濕敏傳感器 |
個 |
1 |
|
|
34 |
霍爾式轉速傳感器 |
個 |
1 |
|
|
35 |
轉速傳感器 |
個 |
1 |
|
|
36 |
K型熱電偶傳感器 |
只 |
1 |
|
|
37 |
E型熱電偶傳感器 |
只 |
2 |
|
|
38 |
Pt100鉑電阻傳感器 |
只 |
1 |
|
|
39 |
Cu50銅電阻傳感器 |
只 |
1 |
|
|
40 |
熱釋電紅外傳感器 |
個 |
1 |
|
|
41 |
加熱溫度室 |
個 |
1 |
|
|
42 |
位移臺架 |
套 |
1 |
|
|
43 |
光纖位移臺架 |
個 |
1 |
|
|
44 |
測微器 |
把 |
1 |
|
|
45 |
壓力表 |
只 |
1 |
|
|
46 |
橡皮氣囊 |
個 |
1 |
|
|
47 |
三通管 |
條 |
1 |
|
|
48 |
鐵片、銅片、鋁片各一片 |
片 |
3 |
|
|
49 |
溫度計0-100℃ |
條 |
1 |
|
|
50 |
Φ8×4磁鋼 |
粒 |
1 |
|
|
51 |
超聲波反射擋板 |
塊 |
1 |
|
|
52 |
傳感器實驗指導書 |
冊 |
1 |
|
|
53 |
實驗連接導線 |
條 |
25 |
|
|
54 |
數據采集連接線 |
條 |
1 |
|
|
55 |
數據采集處理軟件 |
盤 |
1 |
|
