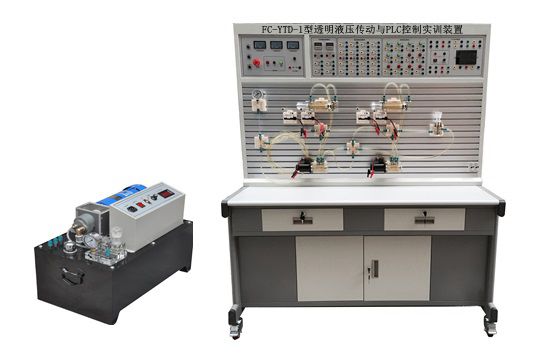

 FC-YTD-1型透明液壓傳動與PLC控制實訓裝置

一、概 述

透明液壓傳動與PLC控制實訓裝置采用透明有機玻璃外殼的液壓元件及防漏透明油管，能清晰直觀的觀察到液壓元件的內部結構和液壓油流動的工作過程?？砷_(kāi)設液壓傳動演示、多種控制方式（手動、繼電器、PLC）的基本回路及組態仿真實訓。適合各大中專院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的教學實訓需要。

二、特 點

1.直觀性強 液壓元件皆采用透明有機玻璃為外殼，液壓油采用紅色，可以很清晰的觀察到液壓閥的工作原理過程和液壓回路中油液的流動方向。

2.噪音低 為了解決液壓傳動機構噪聲大、振動大的缺點，本實訓裝置將電機和泵軸承式連接（一體化），再和油箱固定在一起，在振源處加防振圈，油箱和控制屏單獨放置，使振源和其它機構不形成共振，大大降低了裝置的噪聲和振動。

3.控制方式多樣 液壓回路可采用獨立的繼電器控制單元進行電氣控制，也可采用PLC控制。

4.實操性強 液壓回路采用帶快速接頭的透明軟管，電控回路采用帶防護功能的專用實訓連接導線，實訓時由學生根據實訓指導書或自行設計，手動搭建實訓回路；配套液壓元件齊全，可自行設計較為復雜的應用系統。

5.安全性好 帶有電流型漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過流保護，防止誤操作損壞設備；系統額定壓力為0.8MPa，當超越此值時，自動卸荷。

三、技術參數

1、電源：AC220V允差±l0%，50Hz；

2、直流電源輸入AC220V  輸出DC24V/3A

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×700mm×1750mm

6、液壓泵站：

（1）系統額定壓力0.8MPa；

（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量

齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。

（3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓

力表，L-HL46號液壓油；

7、液壓元件：

采用透明工藝加工而成，工作壓力2.0MPa。每個透明液壓元件皆

配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，

而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。

  10、電器控制單元：

   （1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，

監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控

制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的

AC220V交流電壓、DC24V直流電壓。

（2）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼

     電器輸出。

（3）配有控制模塊：PLC輸入、輸出模塊；繼電器模塊；控制按鈕模塊；時

     間繼電器模塊等。

11、電磁換向閥：DC24V  .吸力3mpa

四、主要特點

1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比

較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

五、透明液壓PLC控制基本實訓回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路。

22、用單向閥的保壓回路。

23、用換向閥的保壓回路。

24、PLC編程軟件學習和使用

25、PLC與計算機的通訊，在線調試、監控

26、PLC控制的液壓基本回路實訓（優化控制）

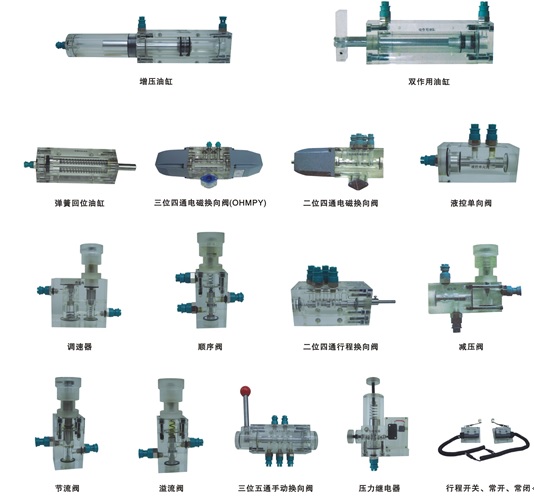

六、液壓元件

七、透明液壓實訓裝置清單
