型號：拖拉機495發動機
規格：FCQC-NJ-78
品牌：上海方晨
一、產品簡介

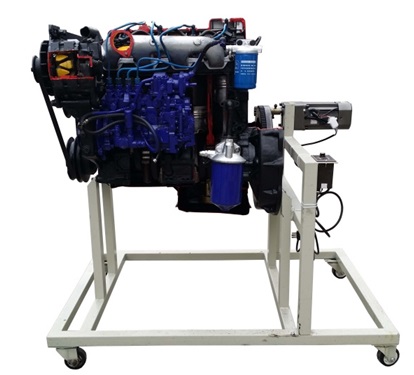

該設備采用拖拉機495發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。
二、功能特點
1.采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
1.缸體（活塞與曲軸運行外可觀察）；
2.氣門室蓋（凸輪軸運行外可觀察）；
3.氣缸蓋（進排氣門運行外可觀察）；
4.進排氣歧管與濾清器；
5.發電機與水泵；
6.正時機構（正時機構運行外可觀察）；
三、技術規格
1.外形尺寸：800×600×1200mm(長×寬×高)
2.動力電源：220V±10% 50Hz
3.單相齒輪減速電機：
4.額定電壓：AC 220V 50Hz
5.額定功率：250W
6.額定轉速：0-15轉/分
7.工作溫度：-40℃～+50℃
四、基本配置(每臺)
