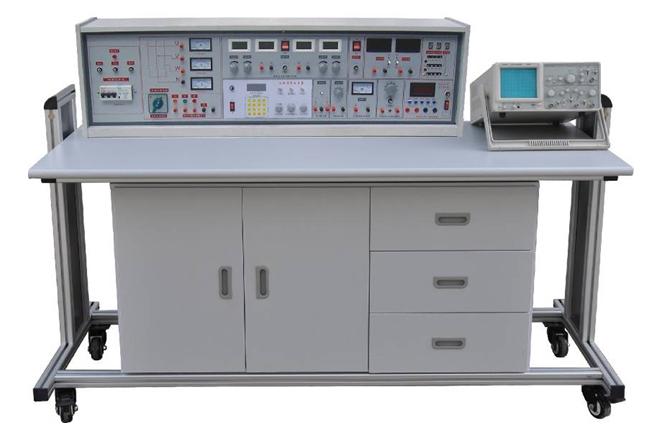

WBK-530電工實驗臺(帶智能型功率表、功率因數表)

WBK-530電工實驗臺(帶智能型功率表、功率因數表): 發布日期：2021-06-07 00:26:16; 瀏覽次數：134次; 咨詢電話：021-63541966 63541967; 關 鍵詞：WBK-530,電工,實驗,臺,帶,智能型,功率,表,、,一; 分享到： QQ空間新浪微博騰訊微博更多; 下一個產品上一個產品

詳細介紹

一、產品的特點:

實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路；元件盒盒體透明，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、適用范圍:

適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～430V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。

B組:低壓交流電壓3－24V分七檔可調，輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10^－²，負穩壓度<10^－²，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波.
1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5輸出幅度(開路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(開路)：±l0V
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9壓控振蕩(VCF):加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB　40dB　60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz～l00MHz ,六位數顯。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器(WBK-2000電工實驗室成套設備無此功能)：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。

1.9智能功率、功率因數表：

由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。

2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。

四、設備的構成、配備及實驗項目:

（一）構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌面(如出需要在桌上放置電動機、焊接等)實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、示教控制臺:由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
3、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
4、器材配備:
13臺0.18KW三相電動機，26只時間繼電器，26只熱繼電器，13只電流測試插座，65只交流接觸器，13MF47型萬用表，26只1.5級直流電表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒(元件已裝在單元盒內)，25張塑料凳。
5、用戶自備器材:示波器(型號不限)，滑線變阻器。

（二）電工實驗項目

1．電工測量?jī)x表的使用　

2．常用元件的識別與檢測　

3．線性元件與非線性元件的伏安特性

4．電源的外特性
5．電位值、電壓值的測定

6．電流表和電壓表的擴程

7．基爾霍夫定律的驗證
8．驗證楞次定律

9．迭加原理與互易定理的驗證
10．戴維南定理與諾頓定理的驗證
11．電壓源與電流源的等效變換

12．受控源特性的研究

13．一階電路實驗

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得功率的條件

17．交流電路參數的測量

18．正弦交流電略中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星三角接法

23．三相電路及功率的測量

24．R-C選頻網絡研究

25．二端口網絡研究

26．單相變壓器實驗

27．互感電路實驗
28．三相異步電動機的使用與起動

29．三相電動機繼電接觸控制的基本電路

30．三相電動機Y-△起動控制實驗
31．三相電動機的順序控制實驗

32．三相電動機能耗制動控制實驗

實驗室成套設備元件清單（每臺）

元件名稱	型號	數 量	備注
電阻	0.5Ω	1	1/2W
電阻	5.1Ω	1	1/2W
電阻	100Ω	2	1/2W
電阻	200Ω	1	1/8W
電阻	300Ω	1	1/8W
電阻	330Ω	2	1/8W
電阻	430Ω	1	1/8W
電阻	510Ω	1	1/8W
電阻	680Ω	2	1/8W
電阻	820Ω	1	1/8W
電阻	1K	2	1/8W
電阻	1.5K	1	1/8W
電阻	2K	2	1/8W
電阻	10K	1	1/8W
電阻	13K	1	1/8W
電阻	39K	2	1/8W
電阻	100K	1	1/8W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	4.7K	1	1/2W
電位器	10K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	1	1/2W
電解電容	47UF	2	16V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	0.01UF	1	63V
瓷片電容	0.1UF	1	63V
瓷片電容	2UF	1	250V
三極管	3DG6	2
二極管	4007	2
二極管	2AP9	1
指示燈(信號燈)	6V 0.1A	1
開關		4
變壓器	220/6V.6V	1	8W
電感	8Ω	1
電感(鎮流器)	8W	1
日光燈管	8W	1
日光燈座		2
起動 器		1
燈泡	220V/15W	12	自備
燈座		12
條形磁鐵		1
原副線圈		1
集成運放	UA741	2
集成座	14腳	1
直流電表	5MA	1
直流電表	50MA	3
直流電表	±100UA	1
直流電表	15V	1
交流電表	500MA	3
交流接觸器	CJ10﹣10A 380V	5
按鈕﹣綠	LA19﹣11	4
按鈕﹣紅	LA19﹣11	2
三相閘刀	HK8﹣16/3	1
熱繼電器	JRO﹣20/3	2
時間繼電器	JS7﹣2A 380V	2
電動 機	△接380V	1
工具
萬用表	MF47	1
尖嘴鉗		1
螺絲刀		3
剝線鉗		1
連接線		若干
其他
實驗臺		1臺
實驗桌		1張
防腐皮		1塊
凳子		2張
